Longitud y espaciamiento de los refuerzos: criterios clave que suelen subestimarse
En el diseño de muros en suelo reforzado, la atención suele centrarse en la resistencia de los refuerzos, la capacidad estructural y la resistencia de la fachada. Sin embargo, existen dos parámetros que con frecuencia son subestimados durante las etapas preliminares de diseño y que tienen una influencia determinante en el desempeño del sistema: la longitud de los refuerzos y su espaciamiento vertical. Estos parámetros no solo condicionan la estabilidad interna del muro, sino también la distribución de esfuerzos hacia la fachada y sus conexiones. Una selección inadecuada puede reducir los factores de seguridad, incrementar las deformaciones del frente y comprometer el comportamiento y la durabilidad de la estructura a largo plazo.

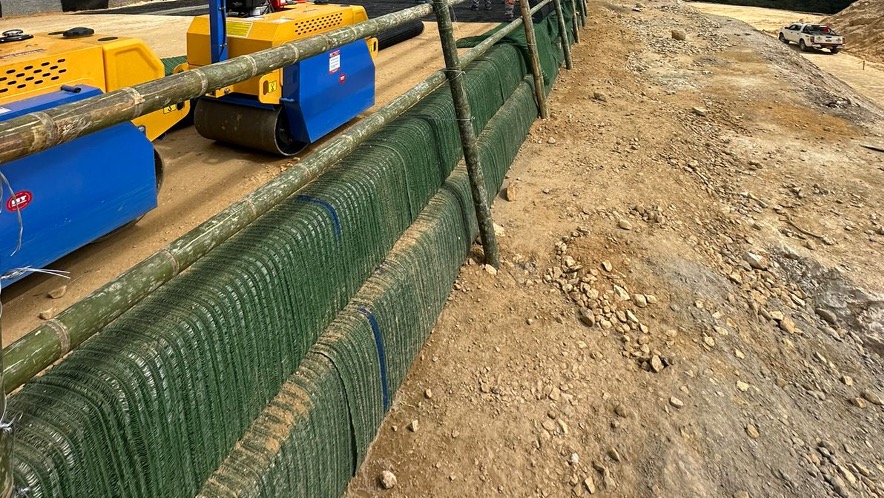

Imagen 1. Instalación geomalla FORTGRID UX.
La longitud de los refuerzos determina el volumen de suelo que participa activamente en la transferencia de esfuerzos. Cuando los refuerzos son demasiado cortos, la superficie potencial de falla puede desarrollarse más allá de la zona reforzada, reduciendo la capacidad del sistema para movilizar la resistencia necesaria. Por esta razón, las metodologías de diseño establecen relaciones mínimas entre la longitud de refuerzo y la altura del muro, buscando garantizar un anclaje suficiente dentro de la zona estable del macizo.
En zonas de amenaza sísmica, la longitud de los refuerzos adquiere una relevancia aún mayor, ya que durante un evento sísmico el muro está sometido a incrementos temporales de empuje y a fuerzas de inercia tanto en el relleno reforzado como en la fachada. Estos efectos generan mayores esfuerzos de tracción en los refuerzos y pueden desplazar hacia el interior la superficie potencial de falla. Como consecuencia, en muchos casos se requieren longitudes de refuerzo superiores a las empleadas en condición estática para garantizar un adecuado anclaje detrás de la superficie de falla y mantener la estabilidad interna y externa del sistema.

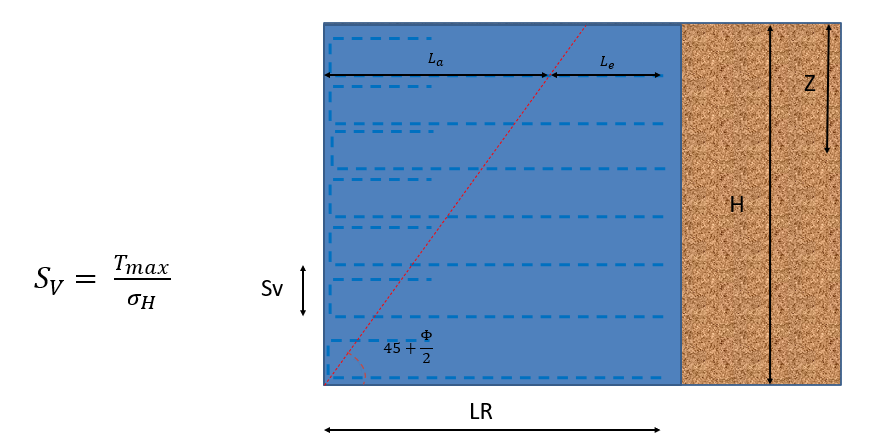

Imagen 2. Longitud de refuerzo, pullout.
La altura del muro es uno de los factores más influyentes en esta decisión. A medida que la estructura crece en altura, aumentan las presiones laterales del suelo y las fuerzas que deben ser resistidas por cada capa de refuerzo. Un muro de baja altura puede funcionar adecuadamente con longitudes relativamente moderadas, mientras que un muro de gran elevación requiere una extensión mayor de los refuerzos para asegurar niveles aceptables de estabilidad y control de deformaciones. En proyectos de infraestructura vial o ferroviaria, donde las alturas suelen ser significativas, este aspecto adquiere una relevancia aún mayor.
El tipo de suelo empleado tanto como relleno reforzado como en la cimentación también condiciona el diseño. Los materiales granulares bien graduados ofrecen una interacción más eficiente con geogrillas o geomallas, permitiendo desarrollar mayores fuerzas de fricción y adherencia. En contraste, los suelos finos o aquellos con presencia significativa de humedad pueden presentar un comportamiento menos favorable, lo que frecuentemente obliga a aumentar las longitudes de refuerzo o a reducir los espaciamientos para compensar la disminución de eficiencia en la transferencia de cargas.

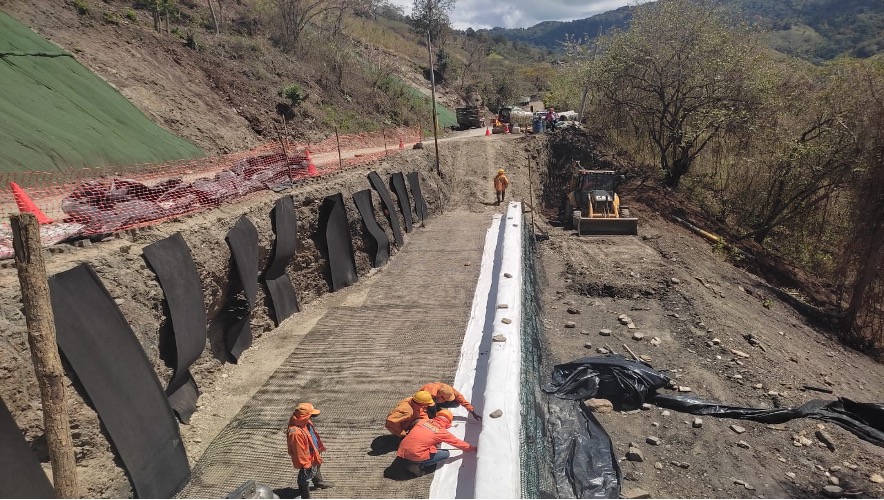

Imagen 3. Material de relleno MSR.
Otro aspecto que suele subestimarse es la influencia de las cargas externas. Las sobrecargas generadas por tráfico vehicular, edificaciones cercanas, pilas de almacenamiento o equipos pesados modifican la distribución de esfuerzos dentro del macizo reforzado. Estas acciones incrementan las tensiones que deben absorber los refuerzos y pueden desplazar hacia el interior la superficie potencial de falla. Como consecuencia, resulta común que proyectos sometidos a cargas importantes requieran longitudes de refuerzo superiores a las adoptadas en condiciones convencionales.
El espaciamiento vertical entre capas de refuerzo tiene un efecto directo sobre la distribución de esfuerzos en el suelo. Cuando las capas se encuentran muy separadas, cada una debe soportar una porción mayor de carga, aumentando las solicitaciones individuales y las deformaciones locales. Por el contrario, una disposición más cercana favorece una transferencia de esfuerzos más uniforme y mejora el confinamiento del material de relleno. Este comportamiento generalmente se traduce en menores desplazamientos del frente y un mejor desempeño estructural a largo plazo.

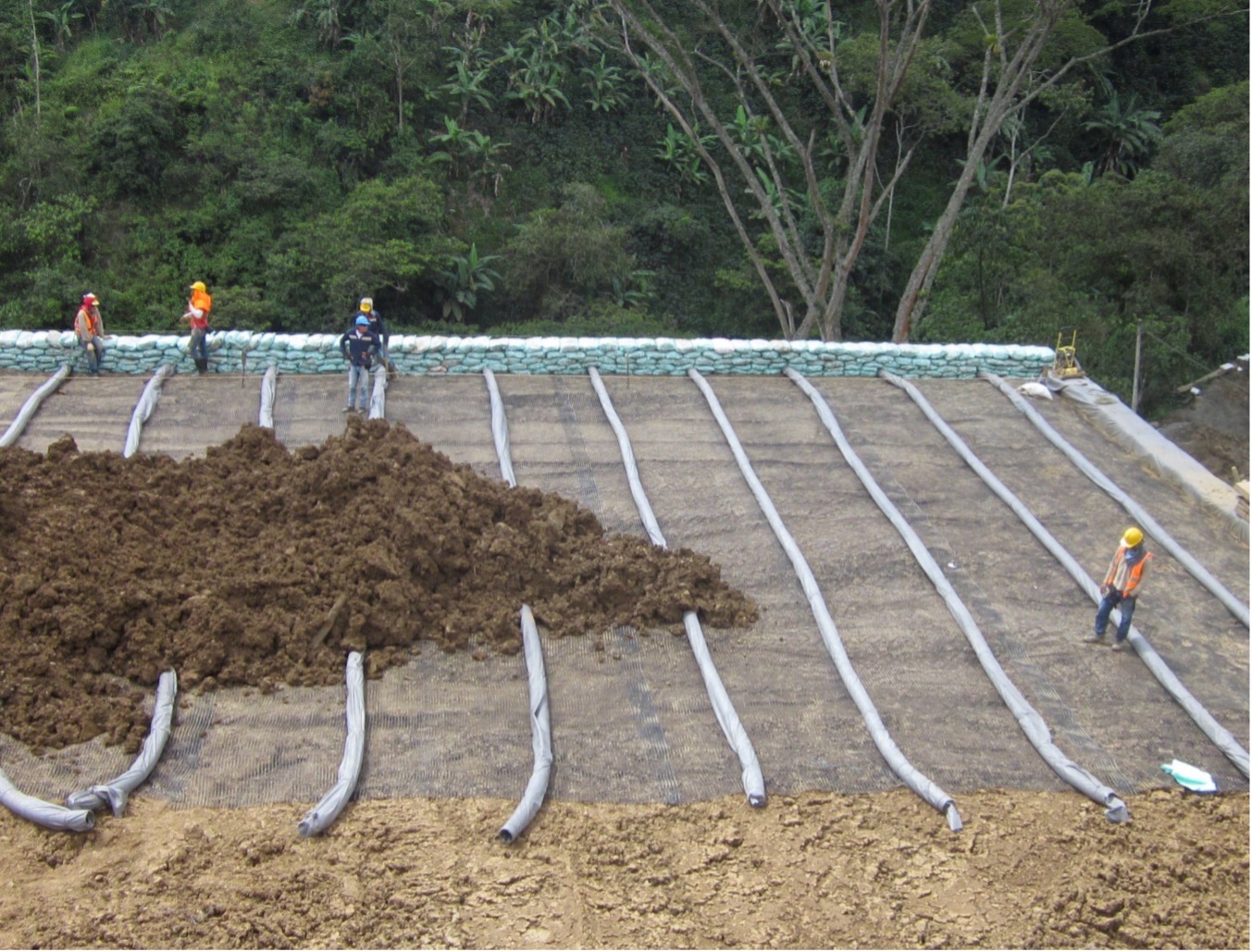

Imagen 4. Fachada MSR con manto para control de erosión.
Desde una perspectiva económica, existe la tentación de incrementar el espaciamiento para reducir la cantidad de capas instaladas. Sin embargo, este ahorro inicial puede verse compensado por la necesidad de utilizar refuerzos de mayor resistencia o por la aparición de deformaciones superiores a las previstas. Un equilibrio adecuado entre espaciamiento y capacidad resistente suele producir soluciones más eficientes tanto desde el punto de vista técnico como financiero.
La interacción entre altura del muro, características geotécnicas y condiciones de carga obliga a analizar cada proyecto de manera particular. No existen valores universales que puedan aplicarse indistintamente a todas las situaciones. Dos estructuras con la misma altura pueden requerir configuraciones completamente diferentes si cambian las propiedades del suelo, la presencia de agua o las cargas actuantes sobre la coronación.

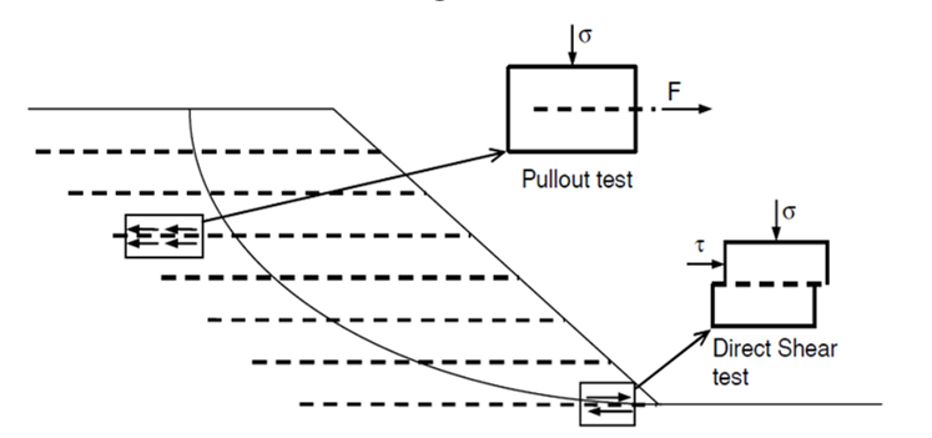

Imagen 5. Interacción suelo geosintético, MSR.
Por esta razón, las longitudes y espaciamientos de los refuerzos no deben considerarse simples parámetros constructivos. En realidad, constituyen variables fundamentales que controlan la estabilidad, la durabilidad y el comportamiento deformacional del muro. Una evaluación rigurosa de estos criterios desde las etapas tempranas del diseño permite optimizar recursos, minimizar riesgos y garantizar que la estructura cumpla su función durante toda su vida de servicio.

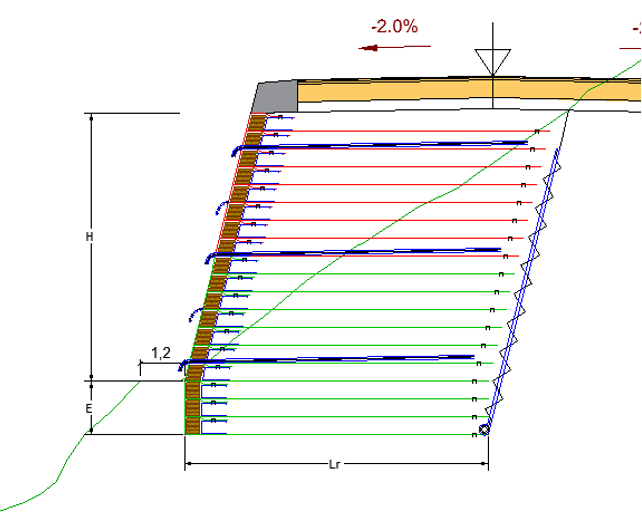

Imagen 6. Sección transversal típica MSR.
Conclusión
Los muros en suelo reforzado deben entenderse como sistemas donde cada elemento trabaja de forma integrada. La altura de la estructura, las propiedades del suelo, la condición de riesgo sísmico y las cargas externas influyen directamente sobre la longitud necesaria de los refuerzos y el espaciamiento entre capas. Ignorar esta relación puede conducir a diseños conservadores e ineficientes o, en el peor de los casos, a problemas de desempeño durante la operación. Un enfoque basado en análisis geotécnicos y estructurales detallados es la mejor herramienta para lograr soluciones seguras, durables y económicamente optimizadas.
