El uso de geotextiles en urbanismo simplifica los procesos de obra, sacando más provecho de los suelos y materiales disponibles e incluso residuos de construcción y demolición.

En este blog veremos un caso de obra en el que el uso de geotextiles en urbanismo, específicamente geotextiles tejidos y geomallas, eliminó elementos de confinamiento lateral convencionales tales como muros de contención, vigas y bordillos de confinamiento o pilotes, evitando el uso de materiales como concreto, acero y actividades complementarias.

GENERALIDADES:

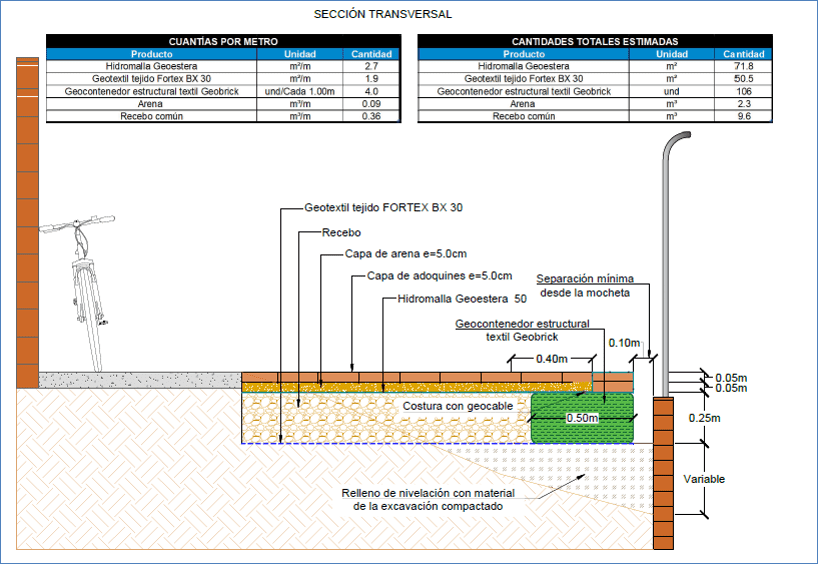

Se trató de la construcción de un área para ciclo parqueadero utilizando un pavimento articulado, haciendo una adecuación del terreno existente hasta la cota de cimentación en donde se colocó una capa de geotextil tejido FORTEX para separación y estabilización del suelo de subrasante. Este ejemplo de uso de geotextiles en urbanismo muestra cómo se pueden optimizar los recursos disponibles. Para el confinamiento perimetral del área se utilizaron geocontenedores estructurales GEOBRICK llenos con el suelo de la excavación. En algunos sectores, para los llenos se utilizaron fragmentos de ladrillo y material común que finalmente fueron acomodados y compactados adecuadamente para lograr la estabilidad requerida. Sobre toda el área se utilizó una geomalla biaxial GEOESTERA 50 para aumentar la capacidad de carga y reducir las posibles deformaciones de la superficie. El extremo de la geomalla se aprovechó para conformar un bordillo en adoquines confinados con la malla. Finalmente, se colocó una capa de arena de 5 cm y sobre esta una rodadura en adoquines de arcilla, como se ilustra en el siguiente detalle.



CASO DE OBRA – CONSTRUCCIÓN DE CICLO PARQUEADERO CON GEOTEXTIL​, Geomatrix





Materiales Utilizados:

GEOTEXTIL FORTEX BX 30:

  • El geotextil tejido permitió inicialmente una separación del material de sitio respecto al material de conformación. Además, su inclusión en la estructura reforzó y mitigó la migración de finos a través de las juntas del GEOBRICK.
  • El geotextil tejido FORTEX BX 30, por su resistencia, estabilizó la subrasante, mitigando posibles asentamientos diferenciales y garantizando una homogénea distribución de las cargas a la subrasante. Este aspecto es crucial en el uso de geotextiles en urbanismo.
  • El aporte del geotextil (confinamiento y refuerzo) permitió que los llenos utilizados fueran materiales provenientes de desechos de ladrillos, optimizando así el uso de geotextiles en urbanismo para una construcción más sostenible.

GEOCONTENEDOR ESTRUCTURAL GEOBRICK:

  • Permitió el uso de material del sitio para lograr una estructura de confinamiento perimetral, conteniendo el lleno y permitiendo un rápido avance en la conformación de la plataforma. Este es otro ejemplo del eficiente uso de geotextiles en urbanismo.

GEOMALLA HIDROMALLA GEOESTERA 50:

  • Se utilizó para confinar los llenos y la estructura final de adoquín, evitando así el uso de alternativas convencionales como vigas en concreto y pilotes. Este caso demuestra cómo el uso de geotextiles en urbanismo puede sustituir métodos tradicionales, ofreciendo soluciones más sostenibles y económicas.



CASO DE OBRA – CONSTRUCCIÓN DE CICLO PARQUEADERO CON GEOTEXTIL​, Geomatrix

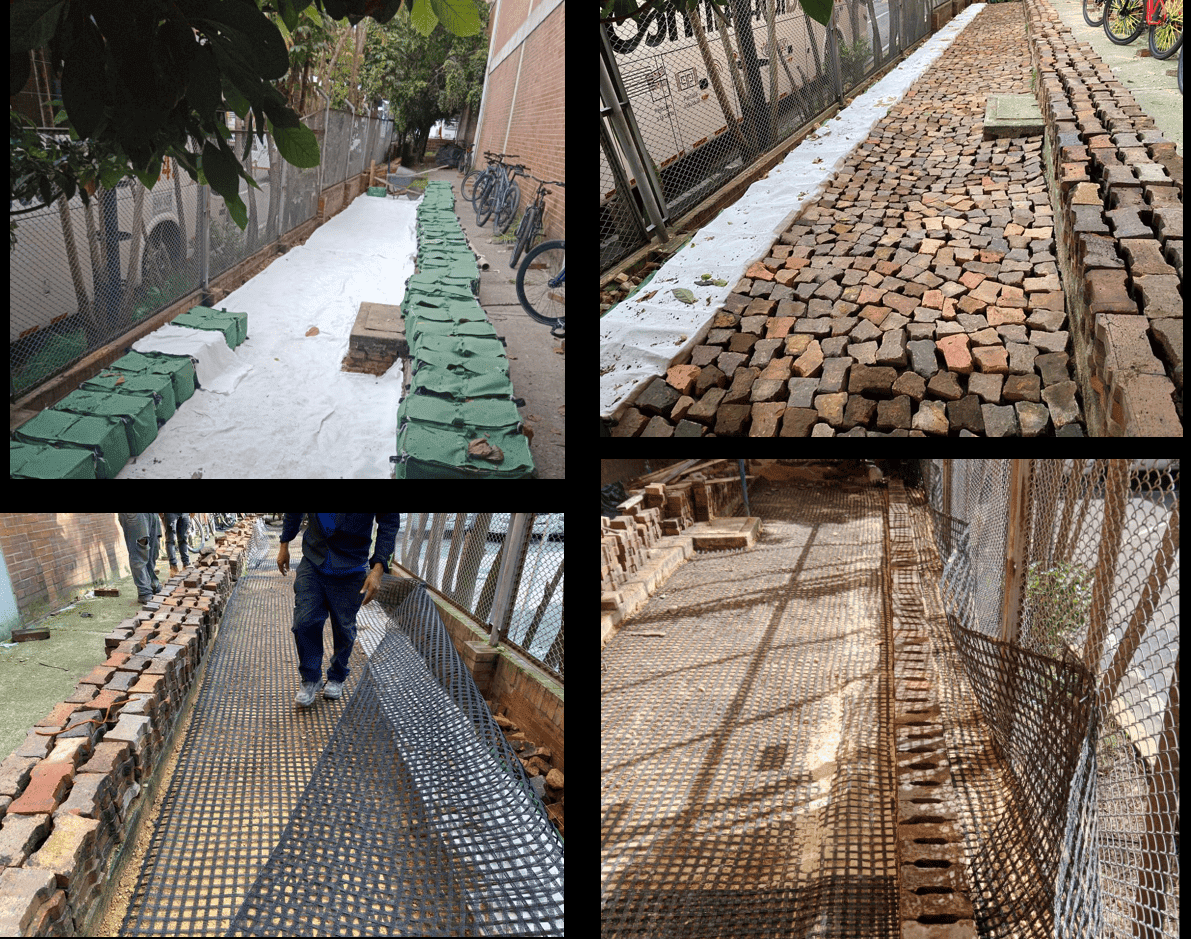

Fotografías 1 a 4. Se aprecia la colocación del geotextil y los geobrick, el lleno con fragmentos de ladrillo y la conformación del bordillo de confinamiento en ladrillo confinado con la geomalla



CASO DE OBRA – CONSTRUCCIÓN DE CICLO PARQUEADERO CON GEOTEXTIL​, Geomatrix

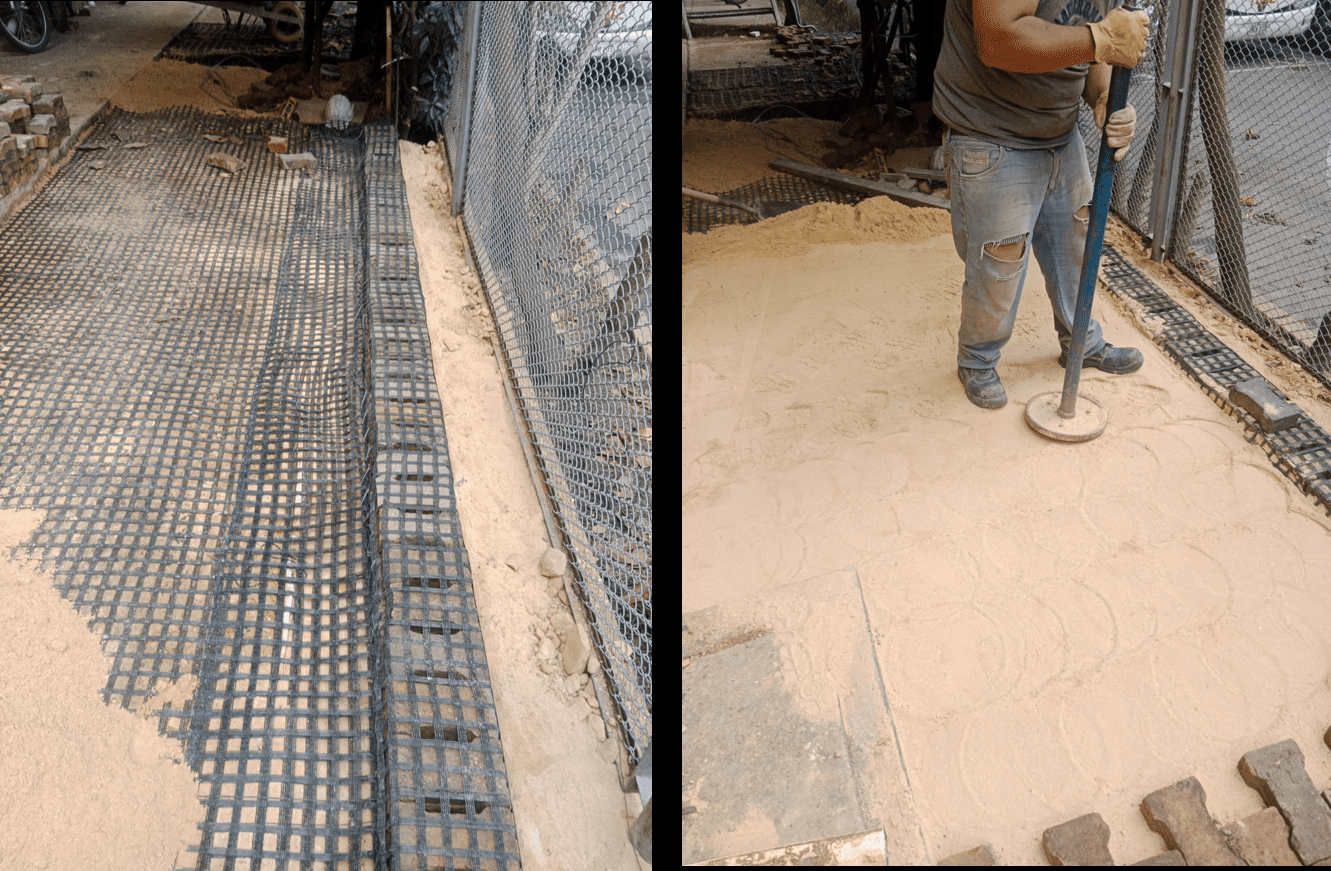

Fotografías 5 y 6. Se aprecia el bordillo terminado. La geomalla se unió mediante costura manual con Geocable. También se aprecia la colocación de la arena para asiento del adoquín



CASO DE OBRA – CONSTRUCCIÓN DE CICLO PARQUEADERO CON GEOTEXTIL​, Geomatrix

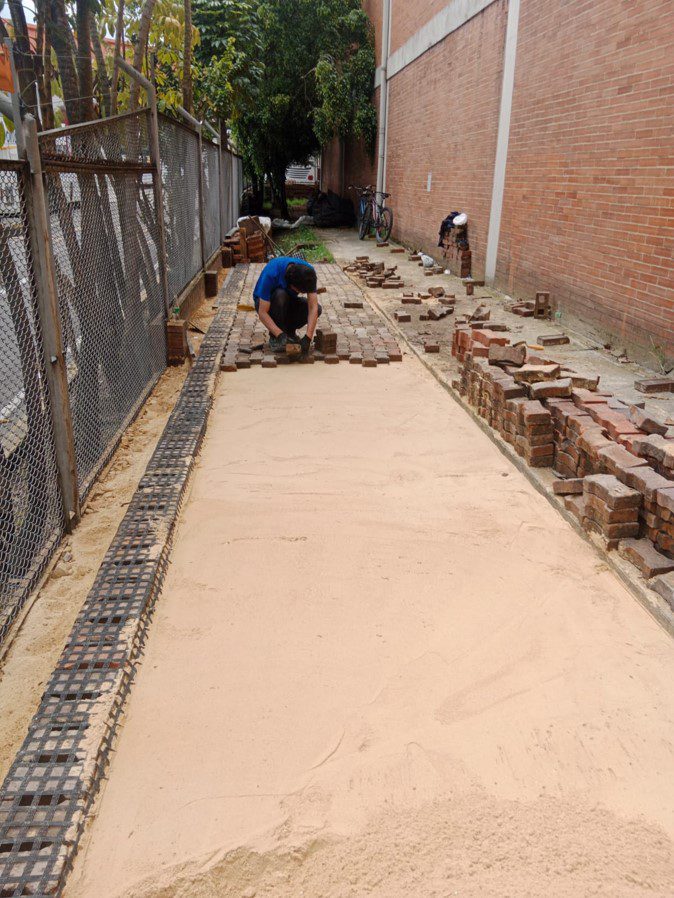

Fotografía 7. Colocación del adoquín​



CASO DE OBRA – CONSTRUCCIÓN DE CICLO PARQUEADERO CON GEOTEXTIL​, Geomatrix

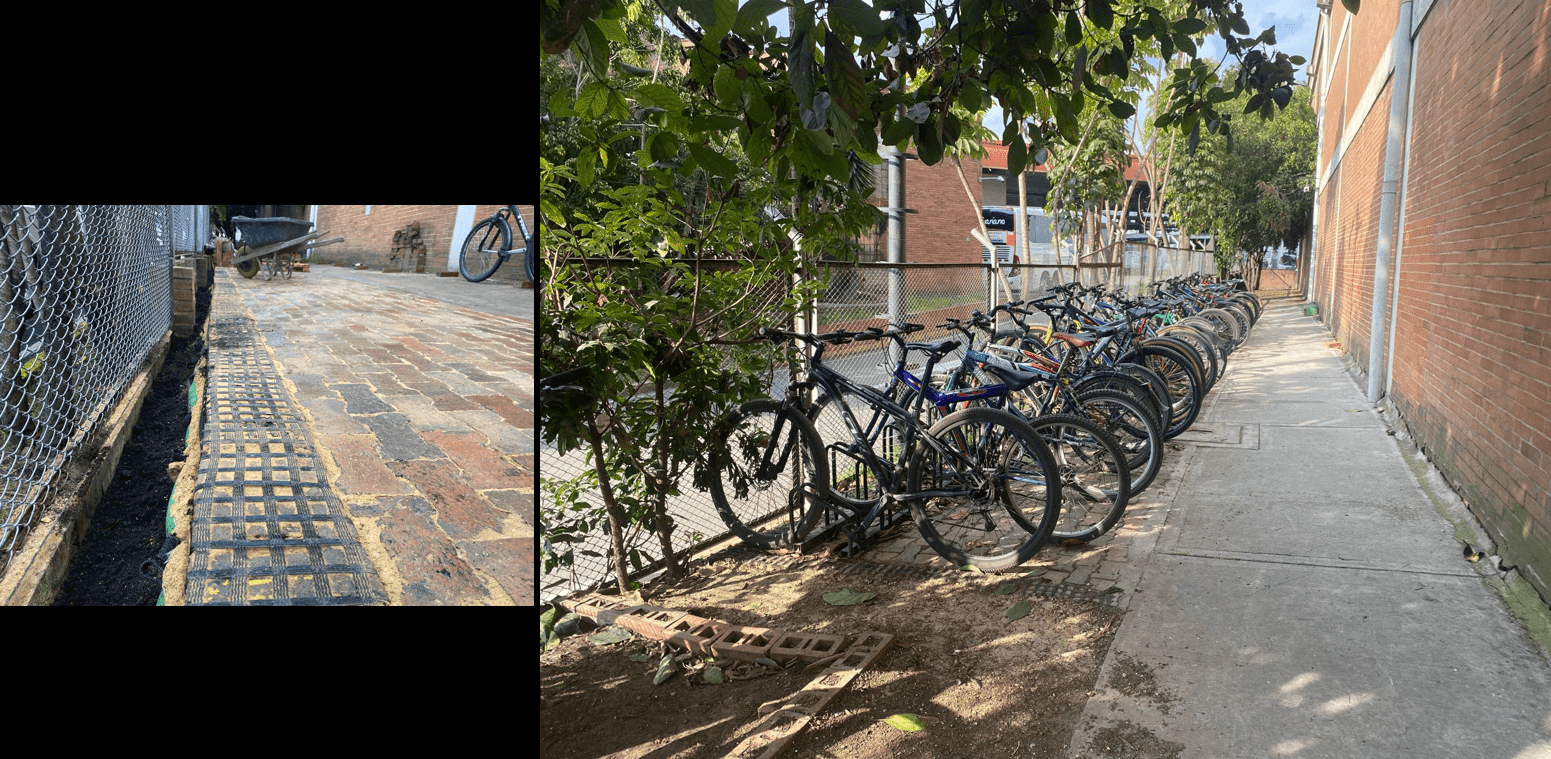

Figura. Etapa final del proceso. Adoquín confinado con el bordillo. Pavimento terminado​​​​
