CONSTRUCCIÓN ESTRUCTURA EN SUELO REFORZADO DE 8 METROS DE ALTURA EN LA UNIDAD FUNCIONAL 1. K36+090 PROYECTO VIAL REMEDIOS – ZARAGOZA
La Unidad Funcional 1 comprende el tramo de vía entre el Municipio de Remedios y el Municipio de Zaragoza, en donde se construyó una nueva vía con una longitud de 58 Kilómetros. La unidad Funcional 1 inicia en el sector de El Llano de Córdoba en el municipio de Remedios (Km 0+000) y termina en el Km 58 en inmediaciones del área urbana de Zaragoza. El refuerzo de terraplén con geomallas uniaxiales fue clave en la estabilización de esta vía.

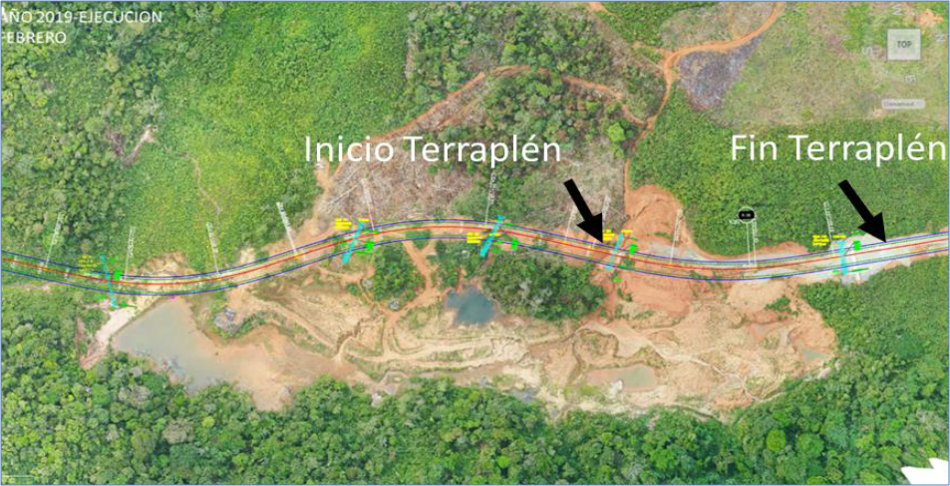

El sitio de interés corresponde al tramo localizado en el sector conocido como “El Cenizo” del municipio de Zaragoza, entre las abscisas K36+000 a K36+130 de la Unidad Funcional 1.
Problemática:
En este sector se realizó la construcción de un terraplén para la vía, el cual se desarrolló de manera ininterrumpida, cumpliendo con las especificaciones técnicas definidas del proyecto, hasta culminar su construcción en el mes de octubre de 2020.
Luego de su construcción, se generaron graves agrietamientos en medio de la temporada de lluvias intensas en los meses de octubre a diciembre de 2020 que obligaron a la realización de nuevos diseños para lo cual se adelantaron actividades de exploración geológico – geotécnica del sitio, ensayos de campo, y análisis detallados de ingeniería.

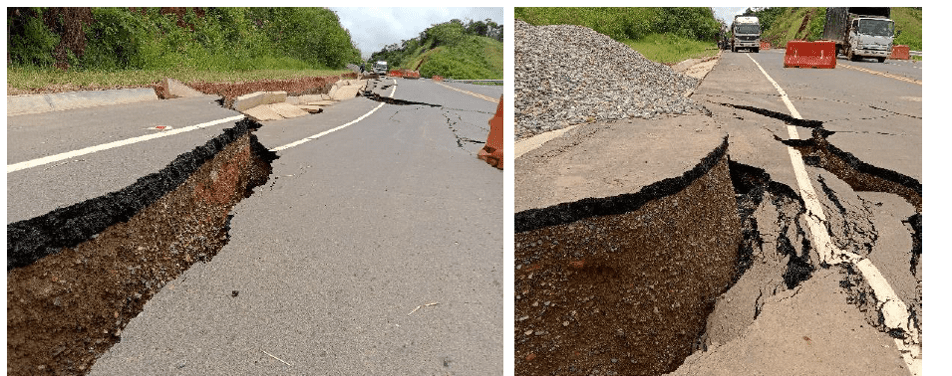

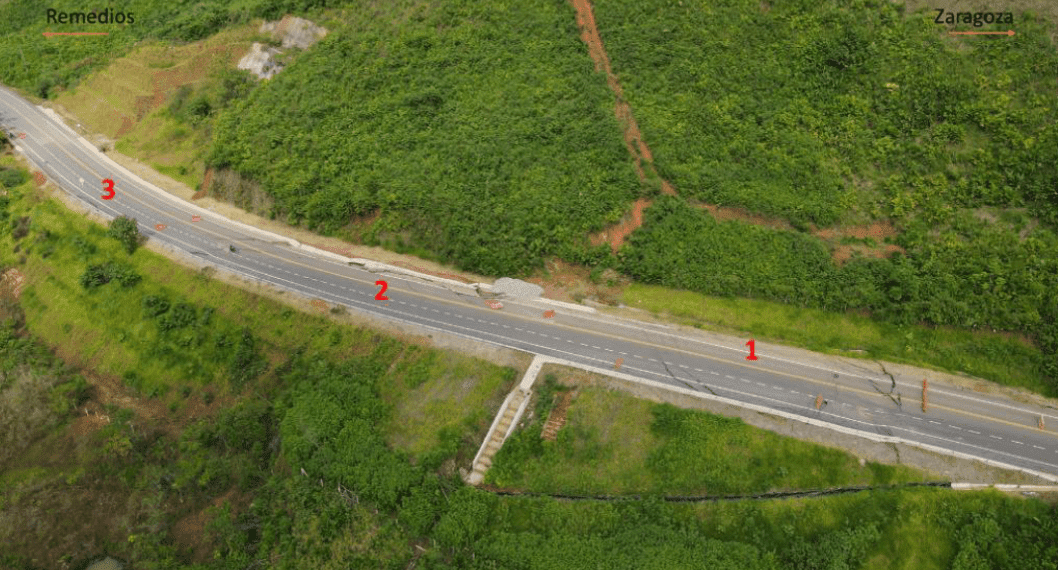

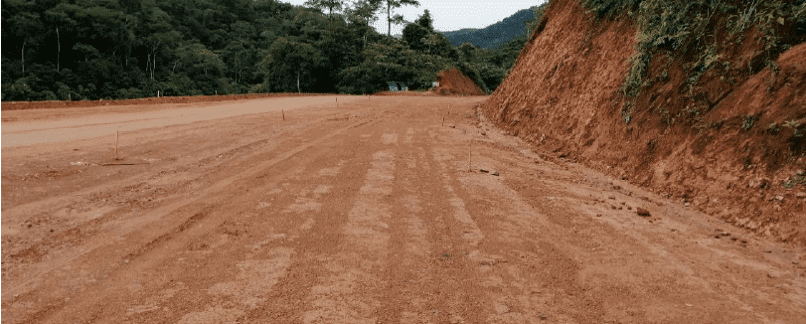

Panorámica del terraplén afectado por el deslizamiento de tierras

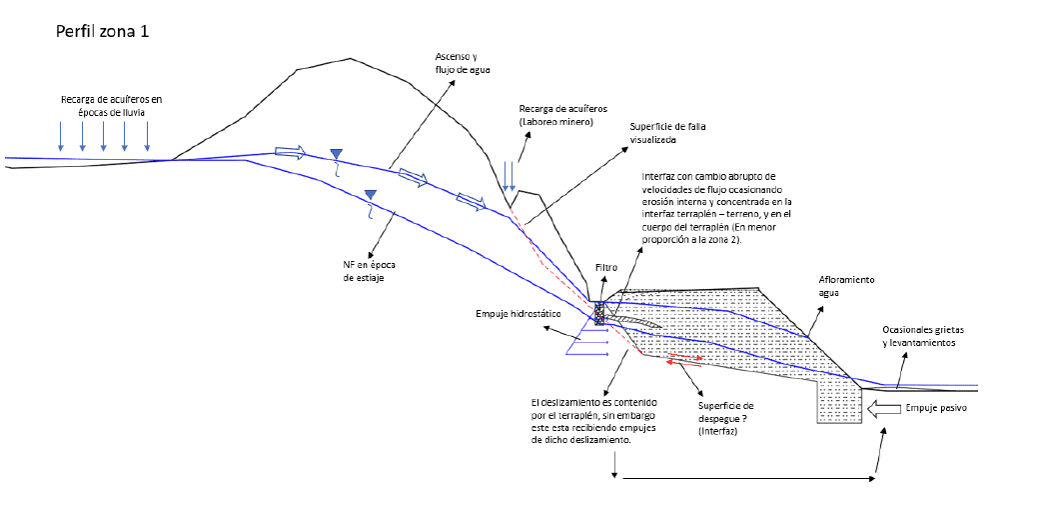

Sección transversal con el modelo geotécnico del terraplén en el sector del deslizamiento
Para la ejecución de las nuevas obras fue necesario desmantelar el terraplén inicial, en donde se pudo apreciar la magnitud de las grietas asociadas a un gran movimiento de tierras desencadenado por la presencia de aguas subterráneas en la cimentación.
Diseño sugerido

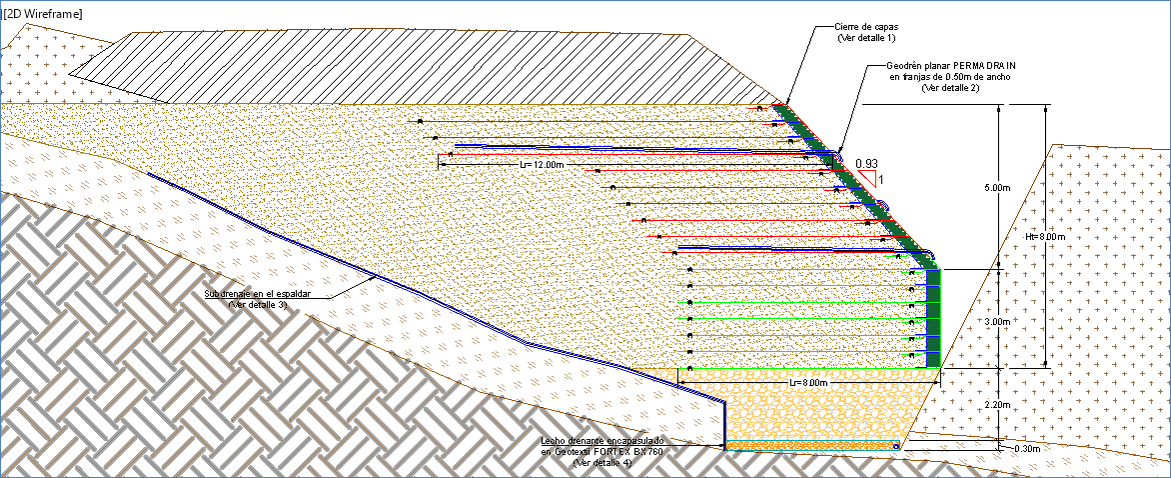

Se proyecto el refuerzo del terraplén con geomallas uniaxiales FORTGRID UX
Proceso Constructivo

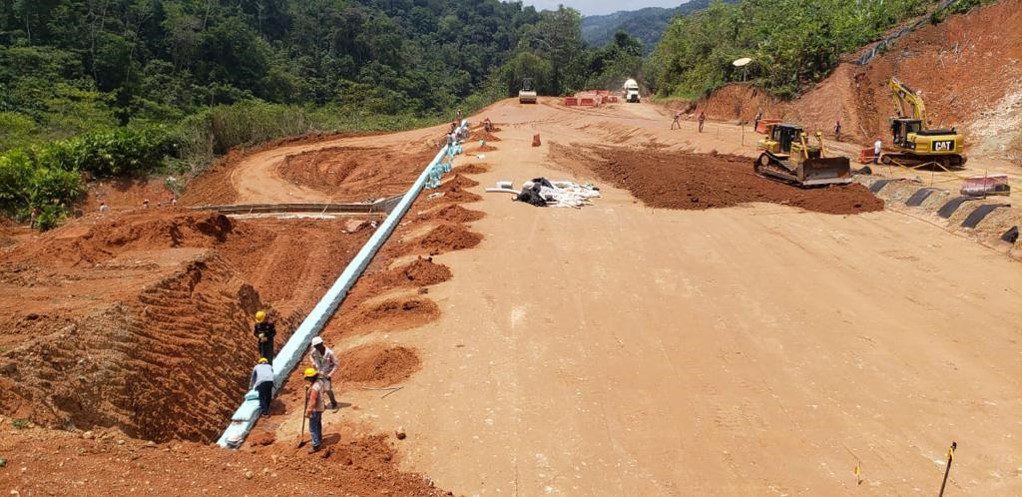

Se implementaron importantes estructuras para captación y manejo de aguas superficiales que llevan las aguas a una nueva alcantarilla que atraviesa el cuerpo del terraplén, así como un eficiente sistema para subdrenaje.
Proceso Constructivo
Se implementaron importantes estructuras para captación y manejo de aguas superficiales que llevan las aguas a una nueva alcantarilla que atraviesa el cuerpo del terraplén, así como un eficiente sistema para subdrenaje.
Proceso Constructivo

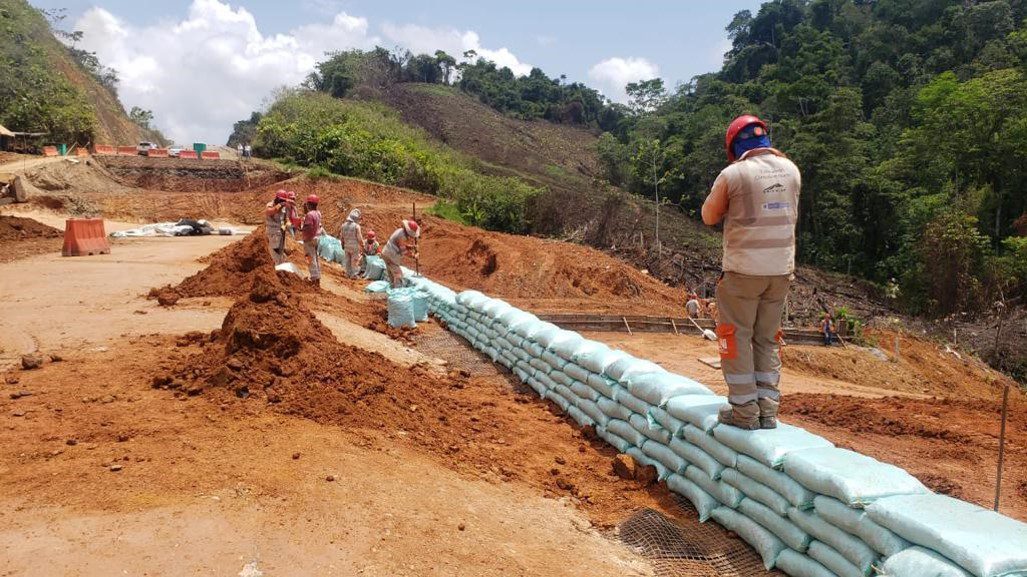

Se aprecia la conformación de la fachada del muro con saquillos llenos con el suelo de conformación del muro.

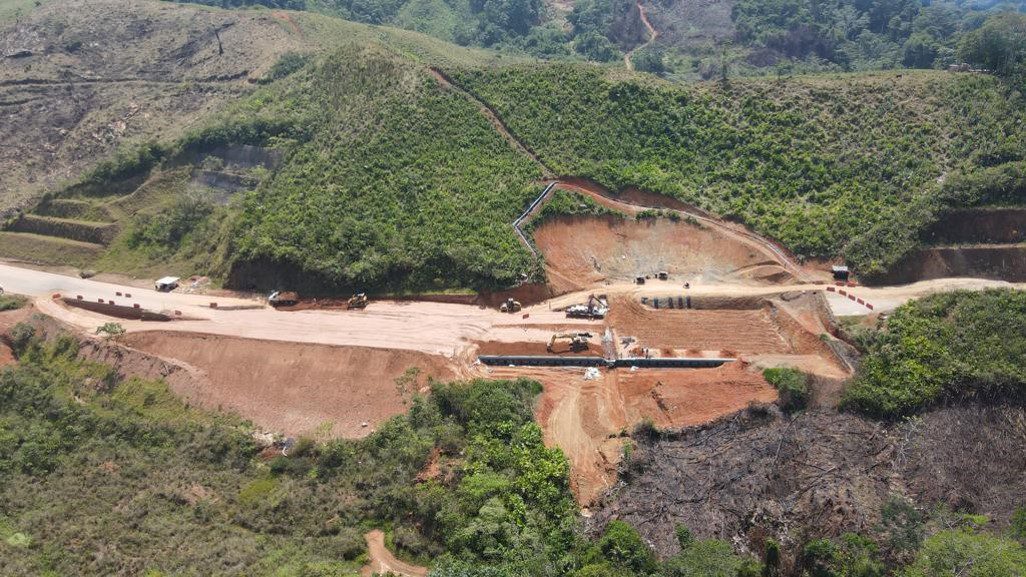

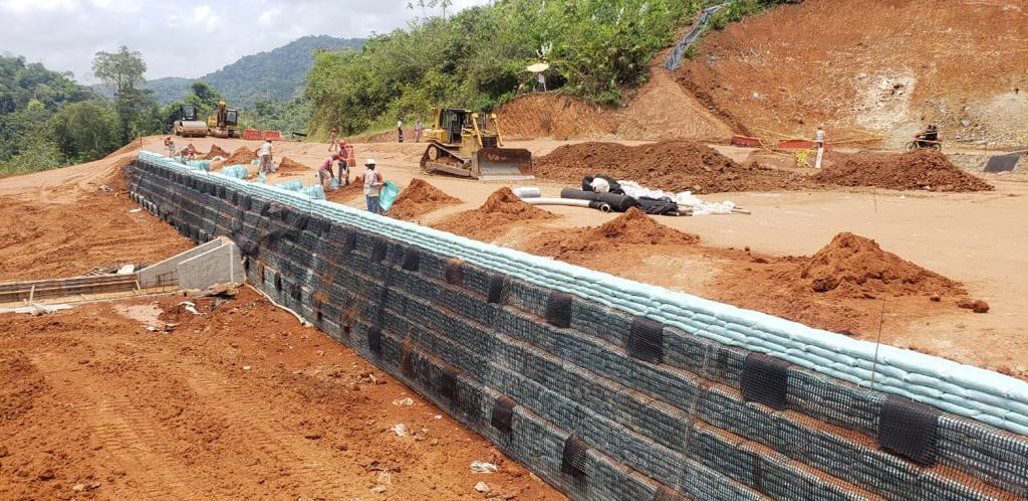

Vista del muro de contención en suelo reforzado con geomallas. Observe la construcción de la alcantarilla dispuesta para el manejo de las aguas superficiales
La alcantarilla queda confinada dentro de la estructura de contención en suelo reforzado
