Efecto de las sobrecargas en muros MSE: cómo modelarlas correctamente y errores frecuentes en el análisis
Los muros de suelo mecánicamente estabilizado (MSE) se han convertido en una de las soluciones más eficientes para proyectos viales, ferroviarios, industriales y urbanos. Sin embargo, uno de los aspectos que más influye en su desempeño es la adecuada consideración de las sobrecargas actuantes detrás del sistema.
El crecimiento de las ciudades y la necesidad de optimizar espacios han llevado a construir edificaciones, vías de circulación y plataformas industriales cada vez más cerca de estructuras de contención. En este contexto, una estimación inadecuada de las sobrecargas puede generar diseños conservadores innecesariamente costosos o, en el peor de los casos, subestimar esfuerzos críticos que comprometan la estabilidad del muro.
¿Qué se entiende por sobrecarga en un muro MSE?
Una sobrecarga corresponde a cualquier carga adicional aplicada sobre la superficie del terreno reforzado o en sus proximidades, diferente al peso propio del suelo.
Las más comunes son:
- Tráfico vehicular.
- Vehículos de construcción.
- Edificaciones cercanas.
- Equipos industriales.
- Pilas de almacenamiento de materiales.
- Maquinaria pesada temporal durante la construcción o durante la operación.
Estas cargas generan incrementos en los esfuerzos verticales que posteriormente se transforman en presiones laterales sobre el sistema reforzado y la cara del muro.
¿POR QUÉ LAS SOBRECARGAS SON TAN IMPORTANTES?
El incremento de esfuerzos debido a una sobrecarga puede afectar varios de los aspectos que se observan durante el diseño:
Estabilidad externa
Las sobrecargas aumentan:
- Fuerzas de deslizamiento.
- Momentos de volcamiento.
- Presiones de contacto en la cimentación.
En muros altos, incluso una carga moderada puede representar incrementos significativos en el empuje total.
Estabilidad interna
Los refuerzos deben resistir mayores esfuerzos de tensión debido al aumento de las presiones laterales dentro del macizo reforzado.
Un error en la estimación de la sobrecarga puede conducir a:
- Refuerzos insuficientes.
- Longitudes de anclaje inadecuadas.
- Factores de seguridad reducidos.
Deformaciones
Aunque el muro cumpla con los factores de seguridad requeridos, una sobrecarga importante puede producir:
- Mayores desplazamientos horizontales.
- Asentamientos diferenciales.
- Distorsiones localizadas de la cara.
Por esta razón, el análisis de servicio es cada vez más relevante en proyectos urbanos.
MODELACIÓN DE SOBRECARGAS POR TRÁFICO

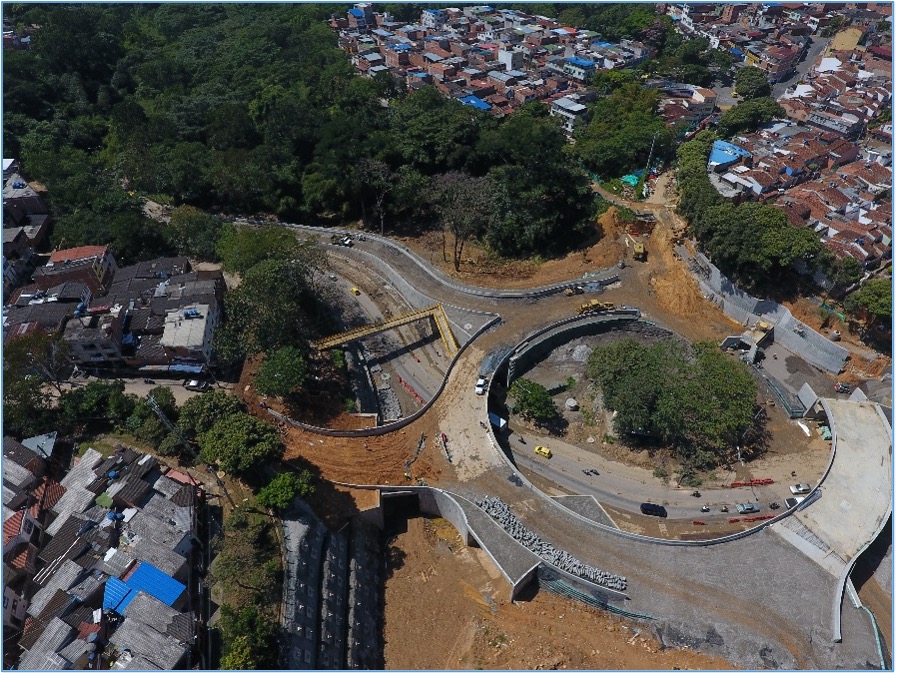

Fotografía 2. Cargas vehiculares.
La forma más habitual consiste en representar el tránsito mediante una carga uniforme equivalente.
Para carreteras y accesos vehiculares, numerosos estándares internacionales consideran sobrecargas distribuidas entre:
- 10 kPa y 20 kPa para tráfico convencional.
- Valores superiores para corredores de carga pesada o áreas logísticas.
La ventaja de esta aproximación es su simplicidad y facilidad de aplicación en análisis de estabilidad interna y externa.
Sin embargo, cuando los vehículos pesados circulan muy próximos al muro, puede ser necesario considerar cargas concentradas o distribuciones más detalladas mediante métodos de elasticidad o modelos numéricos.
MODELACIÓN DE EDIFICACIONES CERCANAS

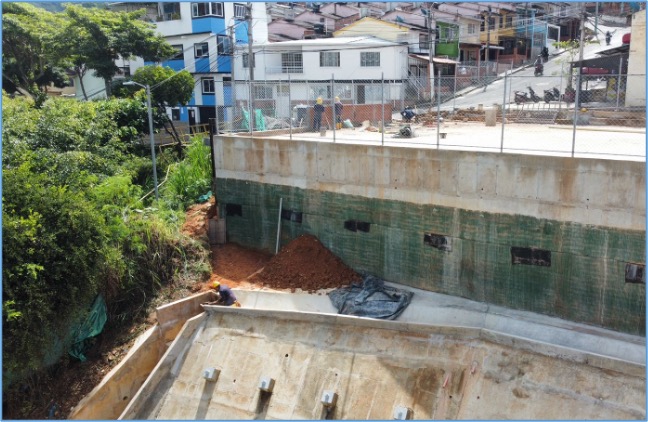

Fotografía 3. Cargas de edificaciones.
Las edificaciones representan uno de los escenarios más sensibles para los muros MSE.
El error más común consiste en asumir que toda la carga de la estructura afecta directamente al muro.
En realidad, la magnitud del efecto depende de:
- Distancia entre la cimentación y el muro.
- Profundidad de desplante.
- Geometría de las fundaciones.
- Rigidez del suelo.
Cuando la cimentación se encuentra relativamente alejada del muro, parte importante de las tensiones se dispersan antes de alcanzar la zona reforzada.
Para estos casos suelen emplearse metodologías basadas en:
- Boussinesq.
- Newmark.
- Métodos numéricos por elementos finitos.
La distribución real de esfuerzos frecuentemente resulta muy diferente a una carga uniforme simplificada.

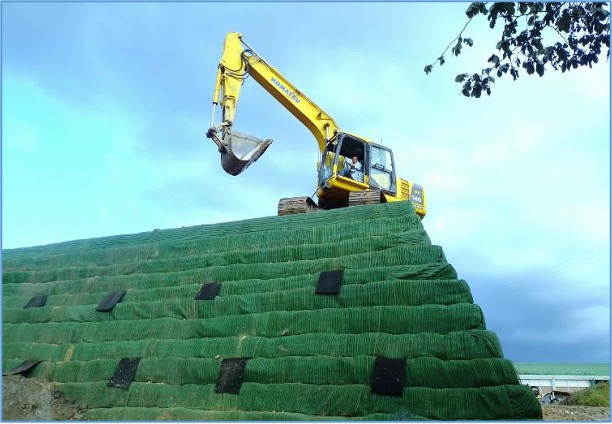

MODELACIÓN DE MAQUINARIA PESADA

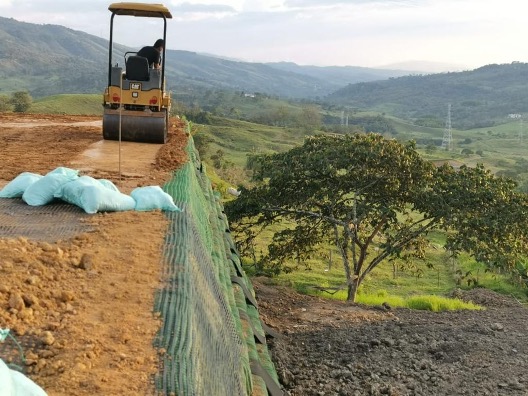

Fotografía 4. Cargas de maquinaria.
Las cargas provenientes de grúas, excavadoras o equipos industriales suelen ser temporales, pero pueden alcanzar magnitudes elevadas.
Aspectos que deben considerarse:
- Posición exacta de la máquina.
- Área efectiva de contacto.
- Cargas por ejes.
- Factores dinámicos.
- Frecuencia de operación.
En proyectos industriales es habitual que las condiciones de operación cambien con el tiempo, por lo que conviene definir claramente las hipótesis de diseño desde etapas tempranas.
ERRORES FRECUENTES EN EL ANÁLISIS
-
Aplicar una sobrecarga uniforme a todo el terreno
No todas las cargas actúan sobre toda la longitud del macizo reforzado.
Una plataforma localizada o una cimentación aislada producen distribuciones de esfuerzos muy distintas a una carga uniformemente repartida.
-
Ignorar la posición relativa de la carga
Dos cargas idénticas pueden generar efectos completamente diferentes dependiendo de su distancia al muro.
La proximidad suele ser tan importante como la magnitud de la carga misma.
-
No considerar cargas temporales de construcción
Durante la construcción pueden presentarse situaciones más críticas que las cargas permanentes de operación.
Entre ellas:
- Acopio de material.
- Circulación de equipos pesados.
- Ubicación temporal de maquinaria.
Estas condiciones deben verificarse explícitamente.
-
Suponer propagación vertical de esfuerzos
Las tensiones no se transmiten únicamente hacia abajo.
El suelo distribuye las cargas espacialmente, lo que modifica significativamente el nivel de esfuerzos que llega a la zona reforzada.
-
No evaluar deformaciones
Cumplir los factores de seguridad no garantiza un comportamiento adecuado.
En entornos urbanos o cuando existen estructuras sensibles cercanas, los movimientos pueden gobernar el diseño.
-
Duplicar efectos de carga
En algunos modelos se incorpora simultáneamente una sobrecarga equivalente y una presión lateral adicional derivada de la misma carga.
Esta práctica conduce a una sobreestimación de esfuerzos y diseños innecesariamente conservadores.
Recomendaciones para un modelado adecuado
Para lograr diseños más confiables de muros MSE se recomienda:
- Identificar todas las cargas permanentes y temporales desde la etapa conceptual.
- Determinar la ubicación real de cada fuente de carga.
- Evaluar la zona de influencia mediante métodos analíticos o numéricos apropiados.
- Verificar estabilidad interna, externa y global bajo las mismas hipótesis de carga.
- Considerar estados de servicio cuando existan restricciones de deformación.
- Coordinar el diseño con las disciplinas estructural, vial y geotécnica para evitar cambios posteriores en las condiciones de carga.
Las sobrecargas constituyen uno de los factores que más afectan el desempeño de los muros MSE. Aunque es común simplificarlas mediante cargas uniformes equivalentes, esta aproximación no siempre representa adecuadamente las condiciones reales del proyecto. Una correcta caracterización de las cargas de tráfico, edificaciones y maquinaria permite obtener diseños más seguros, económicos y coherentes con el comportamiento esperado de la estructura.
En muchos proyectos, el desafío no radica en la resistencia del muro, sino en comprender cómo las cargas se transmiten a través del suelo y cómo interactúan con el volumen reforzado. Por ello, una modelación rigurosa y una revisión crítica de las hipótesis adoptadas siguen siendo herramientas fundamentales para el ingeniero de diseño.
