Factores de seguridad en muros en suelo reforzado: claves para su estabilidad
Los muros de contención en suelo reforzado (MSE) funcionan como un sistema compuesto en el que el suelo y los elementos de refuerzo trabajan de manera conjunta para resistir las solicitaciones. Por esta razón, el análisis de los factores de seguridad en muros en suelo reforzado no puede abordarse desde un único criterio, sino como un conjunto de verificaciones que garantizan el equilibrio global de la estructura.
Su estabilidad depende de la interacción entre cargas, geometrÃa, propiedades del terreno y condiciones hidráulicas. En este tipo de sistemas, tanto los estados lÃmite externos como internos deben evaluarse de forma coherente para asegurar un desempeño adecuado a lo largo del tiempo.
Factores de seguridad frente al deslizamiento
El deslizamiento corresponde a la posibilidad de que el bloque reforzado se desplace horizontalmente sobre el suelo de fundación. Este análisis se realiza comparando el empuje lateral del suelo retenido, incluyendo sobrecargas y efectos sÃsmicos cuando aplican, con la resistencia disponible en la base.
Dicha resistencia depende principalmente de la fricción entre el suelo y la fundación, la cual está directamente influenciada por los parámetros de resistencia efectivos. En condiciones donde existe humedad elevada o presencia de nivel freático, el incremento de la presión de poros puede reducir significativamente la capacidad de fricción. Por ello, es fundamental considerar adecuadas condiciones de drenaje que eviten incrementos no controlados en las presiones laterales.
Factores de seguridad frente al volcamiento
El volcamiento se evalúa como la tendencia del muro a rotar alrededor de su borde frontal. Para su verificación, se comparan los momentos generados por el empuje de tierras con los momentos estabilizadores producidos por el peso del bloque reforzado y las cargas verticales.
Más allá del valor del factor de seguridad, resulta clave analizar la posición de la resultante de cargas en la base. Una excentricidad excesiva puede provocar pérdida de contacto en parte de la cimentación y generar distribuciones no uniformes de esfuerzos. En condiciones adecuadas de diseño, se busca que esta resultante permanezca dentro del tercio medio de la base.
Capacidad portante en muros en suelo reforzado
La verificación de la capacidad portante tiene como objetivo asegurar que el suelo de fundación sea capaz de soportar las cargas transmitidas sin alcanzar su resistencia última ni presentar deformaciones excesivas.
Este análisis implica comparar las presiones efectivas bajo la base con la capacidad admisible del terreno. En suelos compresibles, no solo se debe evaluar la resistencia, sino también los asentamientos totales y diferenciales, ya que estos pueden afectar la geometrÃa del muro y generar redistribuciones de esfuerzos no previstas en el diseño.
Factores de seguridad internos en muros MSE

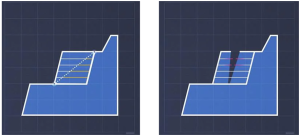

El análisis interno es uno de los aspectos más caracterÃsticos de los muros MSE, ya que evalúa el comportamiento del sistema suelo–refuerzo frente a posibles superficies de falla dentro del bloque reforzado.
A partir de una geometrÃa de falla asumida, se determinan las fuerzas de tracción que deben resistir los refuerzos en cada nivel. Estas fuerzas se utilizan para verificar, en primer lugar, que la resistencia a la tensión del refuerzo sea suficiente, considerando reducciones asociadas a daños de instalación, efectos quÃmicos o biológicos del suelo y fenómenos de creep a largo plazo.
En segundo lugar, se evalúa la resistencia al arrancamiento, la cual depende de que la longitud de anclaje fuera de la zona activa permita desarrollar la fricción necesaria para evitar la extracción del refuerzo. Esta interacción suelo–refuerzo está directamente relacionada con las propiedades del material y con el nivel de confinamiento, por lo que la calidad del relleno juega un papel fundamental.

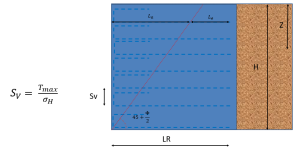

Esparcimiento de refuerzos y comportamiento de la cara
El esparcimiento entre capas de refuerzo influye directamente en la distribución de esfuerzos y en el control de deformaciones dentro del sistema. Separaciones excesivas pueden generar comportamientos localizados que afectan la estabilidad y la apariencia de la fachada.
En muros con bloques o paneles, también es necesario evaluar la estabilidad de la cara, incluyendo la conexión entre los elementos de fachada y los refuerzos, asà como posibles mecanismos de deslizamiento o rotación entre componentes.
Estabilidad global del sistema
Además de las verificaciones locales, es indispensable evaluar la estabilidad global del sistema mediante el análisis de superficies de falla profundas que puedan involucrar tanto el muro como el terreno de fundación.
Este tipo de análisis, generalmente realizado mediante métodos de equilibrio lÃmite, permite identificar condiciones crÃticas que no son evidentes en los chequeos individuales. Asimismo, debe considerar factores como condiciones sÃsmicas, drenaje, calidad de materiales y proceso constructivo.
Conclusión
Los factores de seguridad en muros en suelo reforzado deben entenderse como un sistema integral de verificaciones que, en conjunto, garantizan la estabilidad de la estructura.
El comportamiento del muro no depende de un único mecanismo, sino de la interacción entre estabilidad externa, resistencia interna y condiciones del entorno. Por ello, tanto el diseño como la ejecución deben abordarse de manera rigurosa, considerando que incluso pequeñas variaciones en materiales o procesos constructivos pueden impactar significativamente el desempeño final. Los criterios de diseño de muros en suelo reforzado han sido ampliamente documentados por la Federal Highway Administration (FHWA).
