Muros en suelo reforzado en zonas sísmicas

Los muros en suelo reforzado (MSR) han demostrado ser una solución altamente eficiente para la estabilización de taludes y contención de tierras. En zonas de alto riesgo sísmico, su comportamiento adquiere particular relevancia debido a su naturaleza flexible, que contrasta con la rigidez de los sistemas tradicionales de concreto. Esta capacidad de deformarse controladamente les permite disipar energía sísmica y redistribuir esfuerzos, reduciendo la probabilidad de falla súbita, pero al mismo tiempo exige un enfoque de diseño más integral, donde las deformaciones admisibles son tan importantes como la resistencia última.

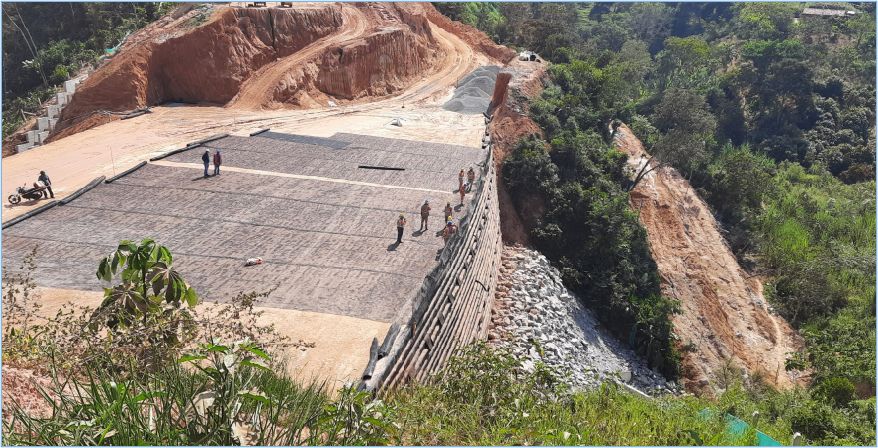

Ilustración 1. Muro en suelo reforzado (MSR) construido en las Vías del Nus.

¿Cómo se analizan las cargas sísmicas en un muro en suelo reforzado?

Método pseudoestático y teoría de Mononobe-Okabe

El análisis de cargas sísmicas en muros en suelo reforzado se aborda comúnmente mediante métodos pseudoestáticos, en los cuales el efecto del sismo se representa como fuerzas inerciales equivalentes proporcionales al peso de la masa reforzada (ver ilustración 2). Estas fuerzas modifican el estado de esfuerzos dentro del suelo y generan un incremento en los empujes laterales sobre la estructura.

Para estimar estos empujes, se emplea frecuentemente la teoría de Mononobe-Okabe, que extiende los modelos clásicos de equilibrio límite al incorporar aceleraciones sísmicas. Este enfoque permite capturar el aumento en las presiones activas, así como el cambio en su punto de aplicación y dirección, aspectos que inciden directamente en la estabilidad externa, particularmente frente a deslizamiento y volcamiento.

Ilustración 2. Representación de las cargas horizontales consideradas en el diseño sísmico de un muro en suelo reforzado.

Diseño de los refuerzos geosintéticos bajo condiciones sísmicas

Longitud de anclaje de los refuerzos

Desde el punto de vista del refuerzo, el diseño sísmico implica ajustes importantes en comparación con condiciones estáticas. La longitud de los elementos geosintéticos de refuerzo se incrementa, con el fin de mejorar la capacidad de anclaje (ver ilustración 3) y garantizar una adecuada transferencia de cargas hacia la zona pasiva. Este aumento responde a la necesidad de compensar las posibles pérdidas de confinamiento y la degradación temporal de la resistencia durante un evento sísmico.

Espaciamiento vertical y control de deformaciones

Asimismo, la reducción en el espaciamiento vertical de los refuerzos contribuye a un mejor control de deformaciones y a una mayor rigidez global de la masa reforzada, lo cual es clave para limitar desplazamientos excesivos en la cara del muro. Otro aspecto a considerar es la interacción suelo-geosintético con el suelo de conformación y a nivel de la cimentación del muro.

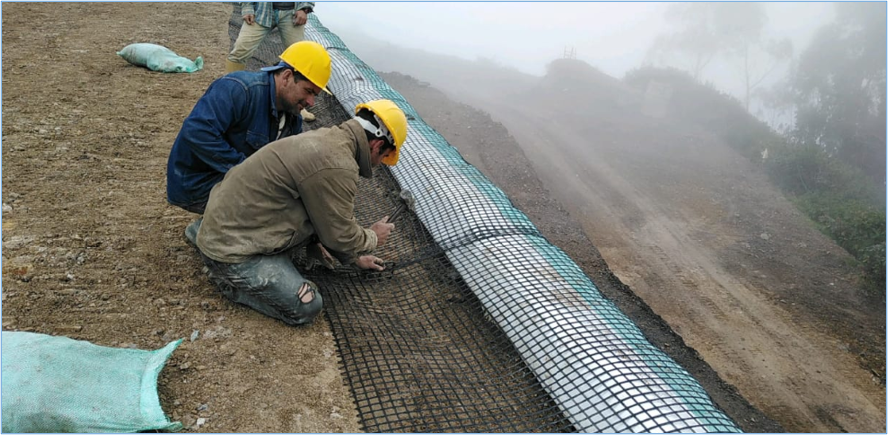

Ilustración 3. Proceso constructivo del anclaje de geomallas para la fachada de un muro en suelo reforzado.

Resistencia a la tracción y resistencia al arranque de los refuerzos

Verificación de la resistencia a la tracción

La verificación de la resistencia a la tracción de los refuerzos adquiere especial relevancia bajo condiciones sísmicas, ya que las solicitaciones pueden incrementarse significativamente debido a las cargas dinámicas. En este contexto, es necesario considerar factores de reducción asociados a la durabilidad, la instalación y el comportamiento a largo plazo, pero también evaluar la respuesta bajo cargas transitorias de corta duración.

Análisis de la resistencia al arranque (Pullout)

De igual manera, el análisis de la resistencia al arranque (pullout) debe incorporar condiciones más exigentes, ya que el movimiento sísmico puede alterar las condiciones de confinamiento del suelo y reducir la fricción efectiva movilizable.

Estabilidad global de los muros en suelo reforzado

En cuanto a la estabilidad global del sistema (ver ilustración 4), los muros en suelo reforzado en zonas sísmicas requieren una evaluación rigurosa que integre tanto la estabilidad interna como la externa. El análisis mediante métodos de equilibrio límite sigue siendo una práctica estándar, pero en proyectos de mayor criticidad, es recomendable complementar con análisis dinámicos o métodos basados en desplazamientos, como el enfoque de Newmark. Estos métodos permiten estimar deformaciones permanentes acumuladas durante un sismo, proporcionando una visión más realista del desempeño esperado de la estructura.

Ilustración 4. Análisis de estabilidad global de un muro en suelo reforzado.

Estabilidad externa y condiciones del terreno de fundación

Un aspecto fundamental que no debe subestimarse es la interacción entre el muro y las condiciones del terreno de fundación. En zonas sísmicas, la capacidad portante puede verse afectada por la degradación de la rigidez del suelo o fenómenos como la licuación. Por ello, es indispensable realizar una caracterización geotécnica detallada y, de ser necesario, implementar mejoras del terreno o sistemas de drenaje que mitiguen la generación de presiones de poros. El drenaje, en particular, juega un papel crítico tanto en condiciones estáticas como post-sismo, ya que la acumulación de agua puede reducir significativamente la resistencia al corte del suelo.

Ilustración 5. Análisis de estabilidad externa de un muro en suelo reforzado.

La importancia de la construcción en el desempeño sísmico

En la práctica, el desempeño satisfactorio de un muro en suelo reforzado no depende únicamente de un diseño adecuado, sino también de la calidad en la construcción. La correcta selección y colocación del material de relleno, el control de compactación y la adecuada instalación de los refuerzos son factores determinantes para asegurar que las hipótesis de diseño se cumplan en campo. En zonas sísmicas, estos aspectos adquieren aún mayor importancia, ya que cualquier deficiencia constructiva puede amplificarse durante un evento sísmico.

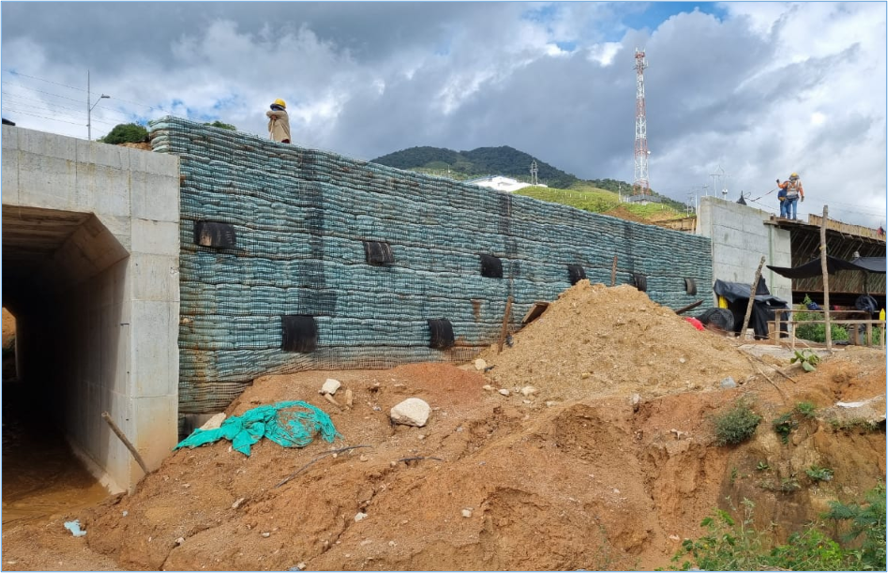

Ilustración 6. Muro en suelo reforzado construido entre estructuras de mayor rigidez.

Conclusión

Finalmente, es importante entender que el diseño de muros en suelo reforzado en zonas sísmicas debe enfocarse al desempeño de la estructura, en el cual se aceptan ciertas deformaciones siempre que no comprometan su funcionalidad ni su seguridad.

Esta filosofía resulta particularmente adecuada para infraestructuras lineales como carreteras, donde pequeñas deformaciones pueden ser tolerables. En este sentido, el ingeniero debe lograr un balance entre economía, seguridad y funcionalidad, apoyándose en normativas vigentes como las guías de FHWA, AASHTO en combinación con la normativa local, adaptando los criterios a las condiciones específicas del proyecto.
