Problemática:

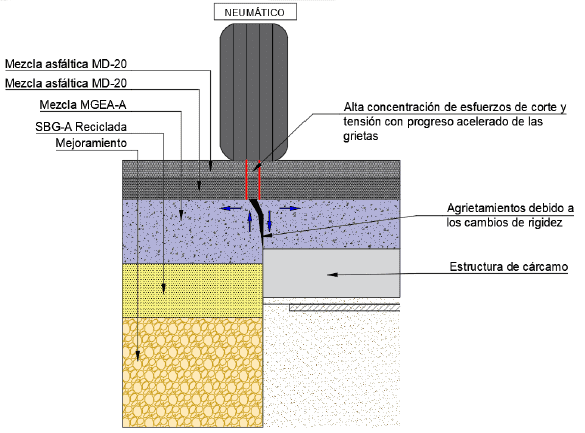

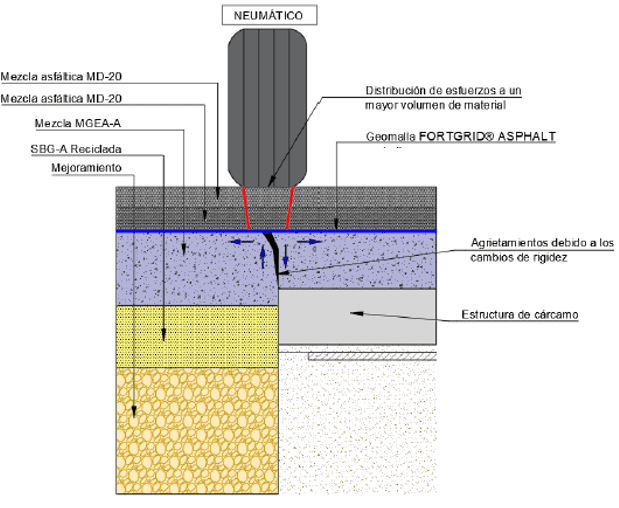

Como resultado de la implementación de cárcamos para la protección de tuberías a lo largo de una estructura de pavimento, se presentan cambios de rigidez debido a la instalación de una losa de concreto reforzado en la plataforma de apoyo del pavimento proyectado. Al colocar la capa asfáltica sobre una superficie susceptible a agrietamientos o cambios de rigidez, los esfuerzos y deformaciones generados por el paso de vehículos pueden progresar rápidamente hacia la capa de rodadura. Aquí es donde las geomallas para control de agrietamientos desempeñan un papel crucial, (ver Figura 1).



GEOMALLAS FORTGRID ASPHALT PARA CONTROL AL REFLEJO DE AGRIETAMIENTOS EN CAPAS ASFÁLTICAS, Geomatrix







Solución:

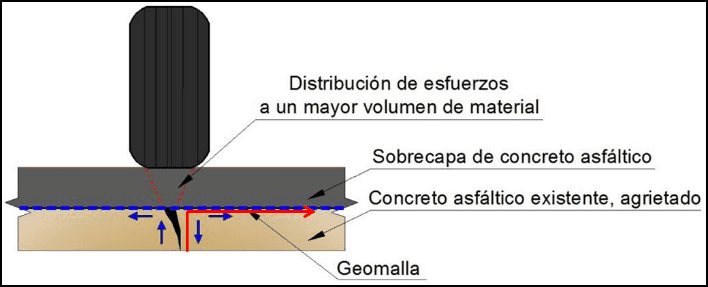

Debido a los cambios de rigidez, se recomienda implementar una geomalla tipo FORTGRID ASPHALT con el objeto de controlar el reflejo de las discontinuidades que se producen a nivel de granulares debido a dichos cambios de rigidez. La instalación de una geomalla FORTGRID ASPHALT entre la capa asfálticas o entre base asfáltica y capa asfáltica, genera una proyección biaxial de los esfuerzos mencionados sobre su plano, logrando ampliar el delgado prisma resistente a uno con mayor volumen, lo cual significa una mayor oferta mecánica para tolerar los esfuerzos que se presentan.



GEOMALLAS FORTGRID ASPHALT PARA CONTROL AL REFLEJO DE AGRIETAMIENTOS EN CAPAS ASFÁLTICAS, Geomatrix

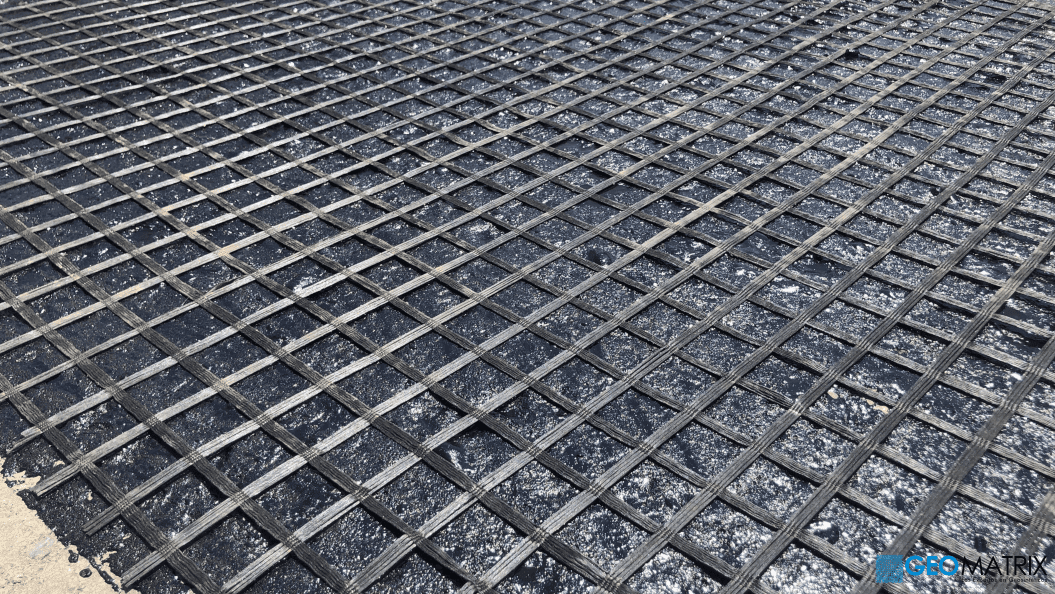

La geomalla FORTGRID ASPHALT refuerza el plano inferior de la sobrecapa asfáltica permitiendo el contacto directo de los materiales a través de sus aberturas, con lo cual las capas asfálticas quedan estructuralmente ligadas y reforzadas. Este efecto reorienta la trayectoria de los esfuerzos cortantes y distribuye el esfuerzo sobre una mayor masa de material.



GEOMALLAS FORTGRID ASPHALT PARA CONTROL AL REFLEJO DE AGRIETAMIENTOS EN CAPAS ASFÁLTICAS, Geomatrix

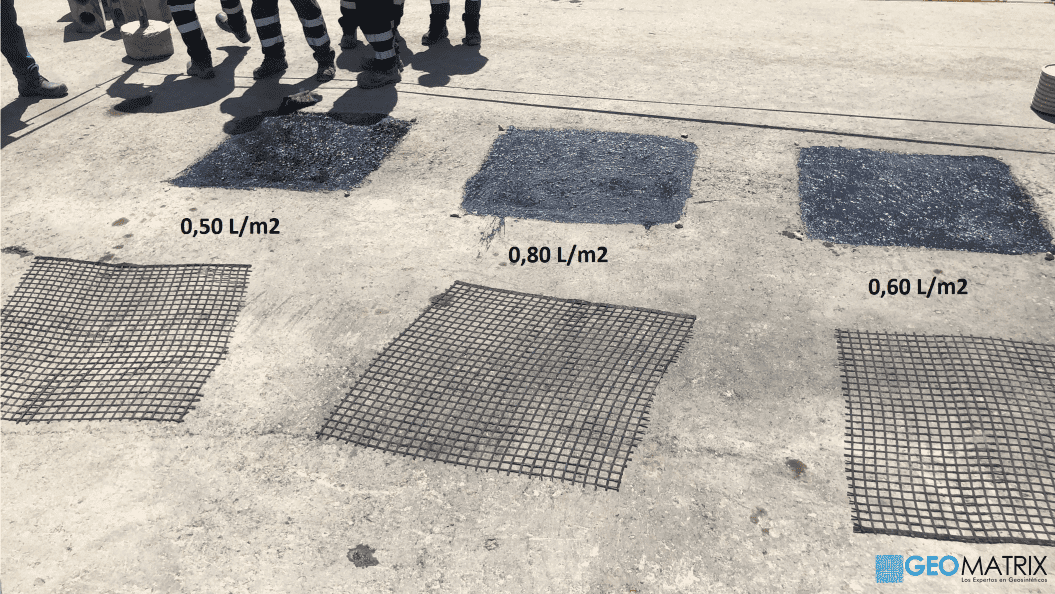

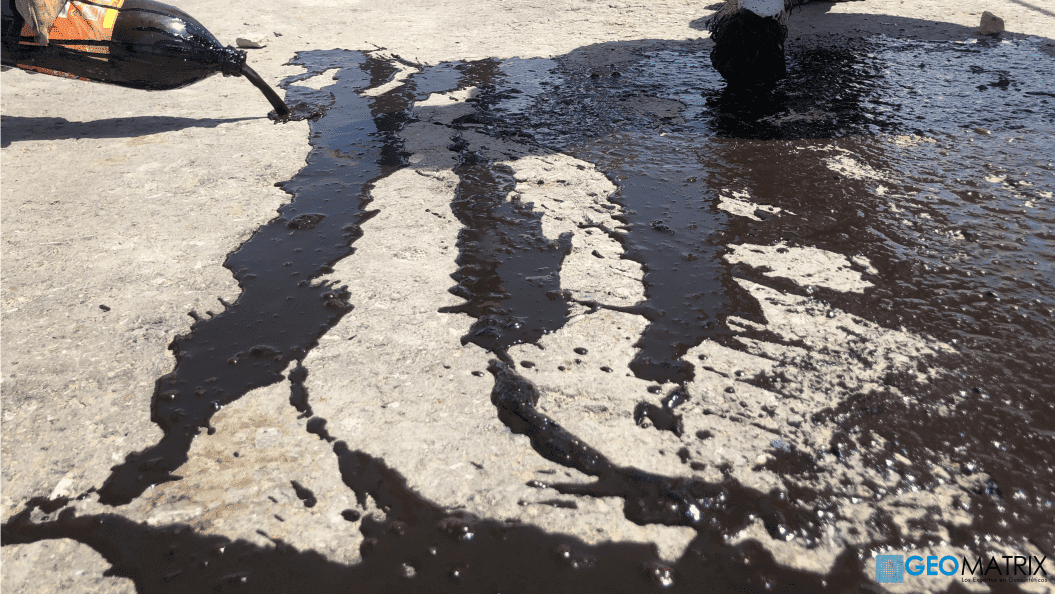

Gracias a la resistencia a la carga cíclica, a las altas temperaturas y bajo daño de instalación, las geomallas FORTGRID ASPHALT constituyen una alternativa avanzada para el refuerzo de sobrecapas asfálticas. Su mayor resistencia a la carga cíclica permite obtener una mejora sensible en la resistencia al reflejo de agrietamiento. Además, su balance entre área abierta y resistencia ofrece una alta resistencia al corte (adherencia) en la interface, garantizando resultados para la vida útil de las sobrecapas. Las geomallas para control de agrietamientos pueden instalarse en cualquier tipo de superficie, asegurando la adherencia necesaria. La verificación de la cantidad de riego de liga deberá determinarse en una prueba de adherencia in situ variando la cantidad de ligante asfáltico. Se recomienda utilizar emulsión asfáltica catiónica de rompimiento rápido. La prueba de adherencia debe hacerse con el fin de encontrar el tiempo de rotura de la emulsión y la dosificación óptima, la cual será aquella que tenga resistencia al arrancamiento mayor o igual a 5.0 kg.

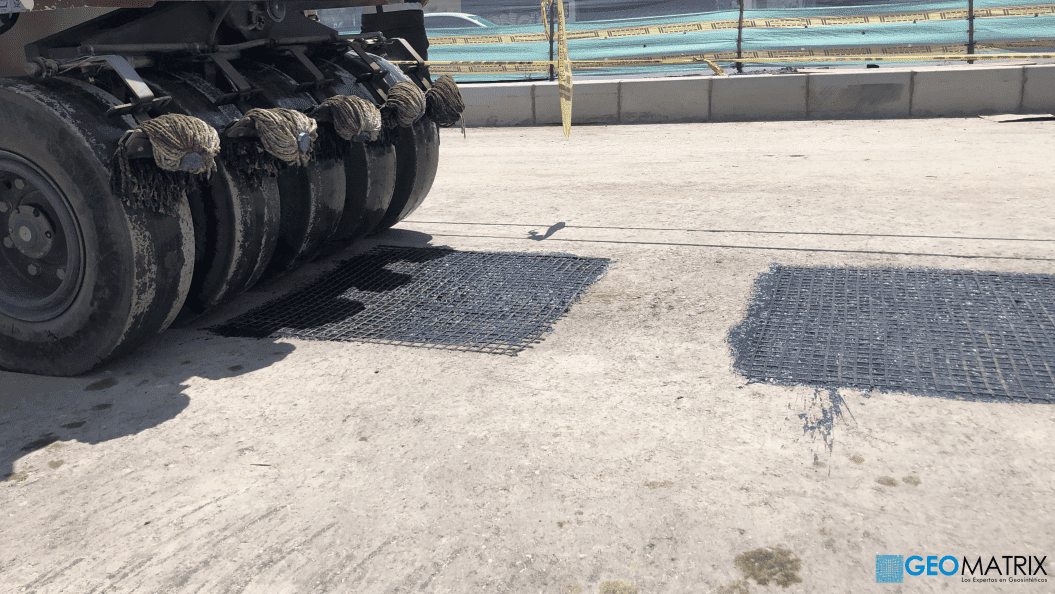

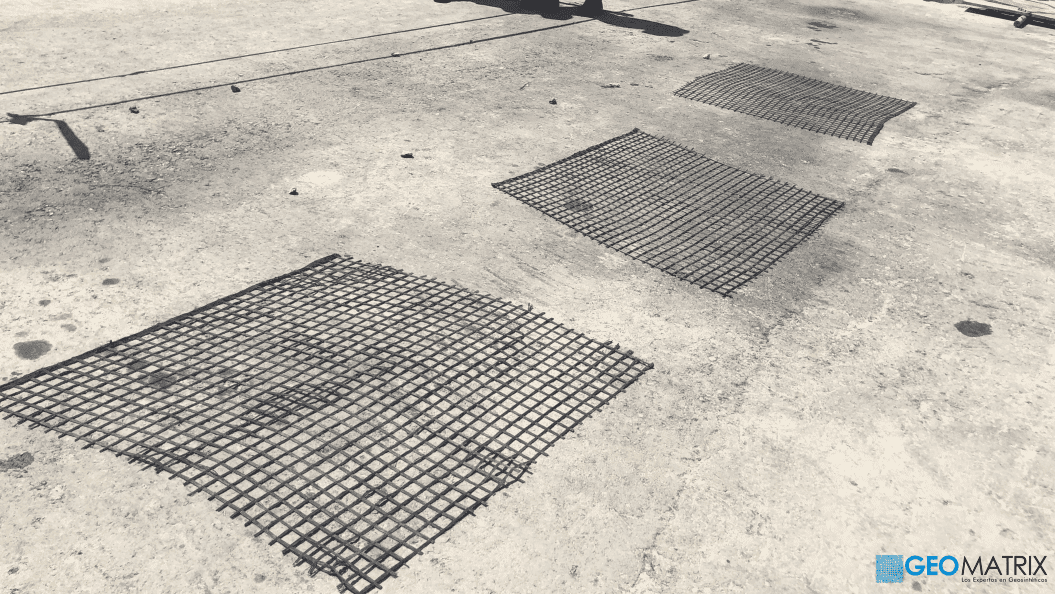

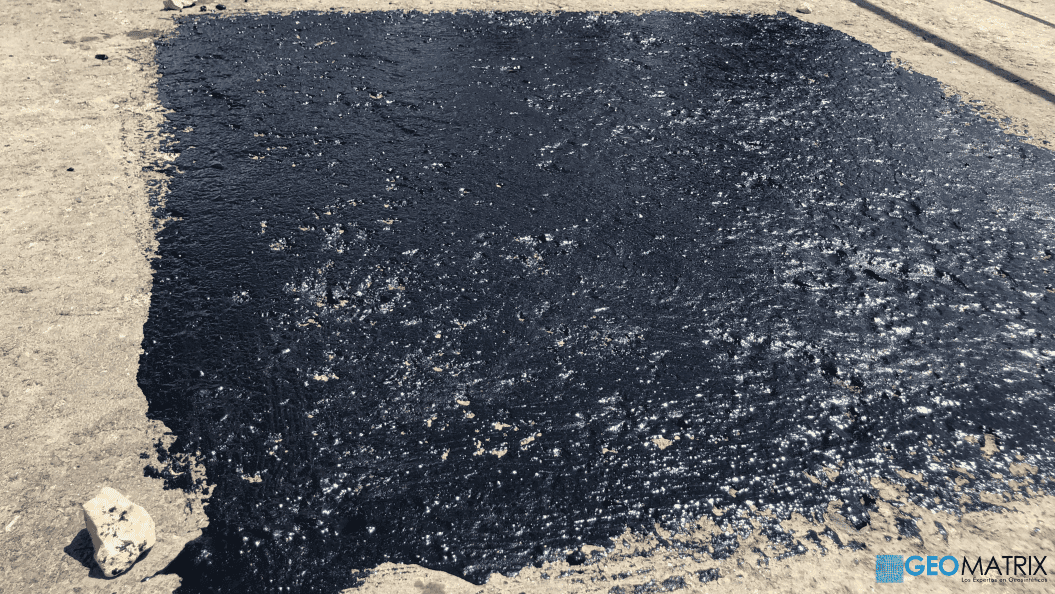

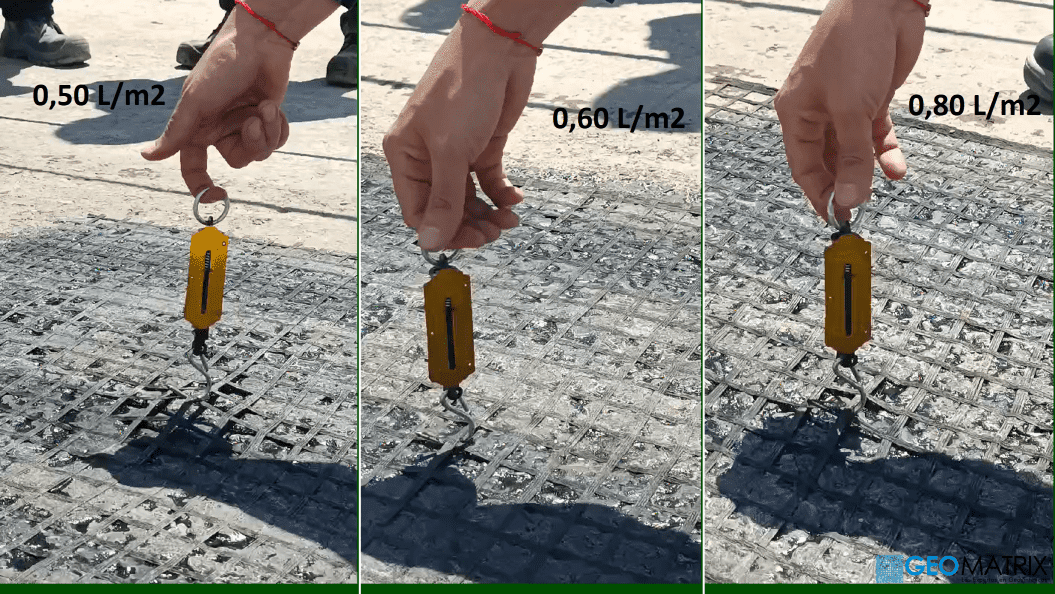

Prueba de adherencia:
