A lo largo del tiempo, la literatura técnica reporta casos de fallas en muros de suelo reforzado, cuyo análisis deja importantes enseñanzas y una recopilación de recomendaciones para un adecuado diseño y construcción de este tipo de estructuras, tal como sucede con el siguiente ejemplo                                                                                                            Fallas en muros de contención de suelo reforzado



Lecciones aprendidas del diseño y construcción de muros en suelo reforzado con Geomallas, Geomatrix

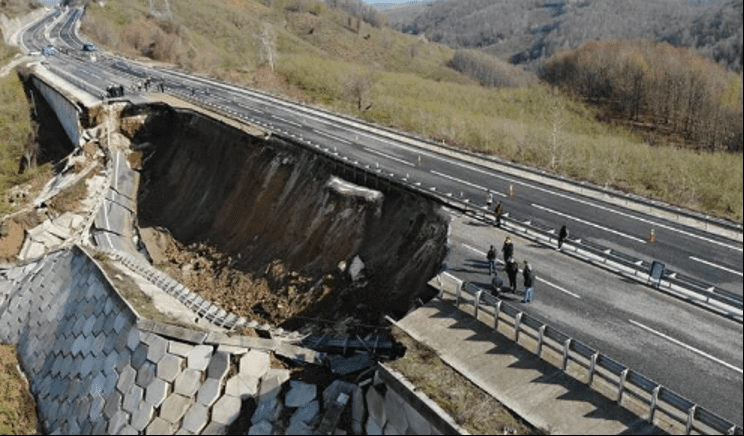

“A consecuencia de las fuertes lluvias que cayeron en la región, apareció por primera vez una grieta en la carretera. Mientras seguía lloviendo, la carretera de Akçakoca a Düzce se derrumbó por completo por la noche.”



Las causas de este evento podrían incluir una falla en la cimentación de la estructura por insuficiente capacidad de carga y/o una acumulación excesiva de presiones de agua intersticial en el relleno (incremento de presión de poros), que provoque una falla del talud de relleno. Esto último implicaría un drenaje inadecuado del relleno, ya sea por un diseño o construcción deficientes o por un mantenimiento deficiente.



A continuación se indican las causas más comunes de fallas en muros de contención:

  • Colocación incorrecta del refuerzo
  • Relleno saturado
  • Error de diseño                                                                                                                                                                                            Fallas en muros de contención de suelo reforzado
  • Cargas imprevistas
  • Errores en la utilización del software
  • Especificaciones y notas inadecuadas
  • Construcción de mala calidad



LECCIONES APRENDIDAS:

1. Diseño Inadecuado

Geotecnia: No realizar un estudio detallado del suelo puede llevar a un diseño que no considera las propiedades reales del terreno.

Sobrecarga: Diseñar el muro sin considerar las cargas adicionales, como el tráfico, actividad sísmica, estructuras cercanas o incrementos significativos en el nivel de la rasante de la vía sobre el muro, puede resultar en fallas.

Cambios en el drenaje o subdrenaje del terreno que alteren las premisas del diseño también pueden llevar a la falla del muro



2. Problemas de Construcción

Incumplimiento de las especificaciones del suelo de conformación

Compactación insuficiente: La falta de compactación adecuada del suelo puede reducir la capacidad de soporte del muro pudiendo presentarse falla por pull out o extracción de los refuerzos del interior de la masa de suelo.

Instalación incorrecta de Geomallas: Se recomienda verificar que la referencia de la Geomalla en cada una de sus capas sea la indicada en las memorias de cálculo y planos del muro

Falta de control de aguas de escorrentía superficial hacia el relleno conformado



3. Condiciones Ambientales

Erosión: La erosión en la cara del muro puede llevar a la pérdida de material de relleno y a la inestabilidad del muro. Por otro lado, la erosión del suelo de fundación puede generar cárcavas que desencadenen deslizamientos. Se recomienda dejar una berma en el frente del muro y dotar de una cuneta revestida para manejo de las aguas de escorrentía con descole a un cuerpo de agua sin generar erosión

Infiltración de agua: El agua puede debilitar el suelo y los materiales de refuerzo, especialmente si no se han implementado sistemas de drenaje y subdrenaje adecuados.



4. Mantenimiento Deficiente

Falta de monitoreo: No realizar inspecciones regulares en búsqueda de deformaciones o deficiencias en los sistemas de drenaje y subdrenaje puede permitir que pequeños problemas se conviertan en fallas mayores.



5. Factores Externos

Actividad sísmica: Los terremotos pueden generar fuerzas adicionales que deben haberse considerado en los diseños.

Cambios en el uso del suelo: Alteraciones en el entorno, como sobrecargas asociadas a la construcción de nuevas estructuras cercanas o cambios en el drenaje superficial pueden afectar la estabilidad del muro

Estas lecciones subrayan la importancia de un diseño adecuado, una construcción meticulosa y un mantenimiento continuo para asegurar la durabilidad y estabilidad de los muros de suelo reforzado. ¿Te gustaría saber más sobre algún caso específico o sobre cómo prevenir estas fallas?
