La adecuación de la laguna de lodos de la PTAR Río Frío con geosintéticos fue una solución necesaria ante los retos de transitabilidad en zonas inestables. Las Plantas de Tratamiento de Aguas Residuales (PTAR) como esta enfrentan desafíos técnicos cuando se requiere el paso constante de maquinaria pesada sobre superficies blandas. En este proyecto, ejecutado en Santander, se emplearon geotextiles y geoceldas para reforzar el terreno y garantizar un tránsito seguro y eficiente.

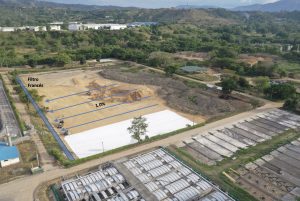

Mapa aéreo Floridablanca mostrando Ptar Río Frío ubicación

Mapa de localización de la PTAR Río Frío en Santander.

El reto: tránsito en una zona inestable

PTAR Río Frío utiliza compostaje para estabilizar lodos, lo que genera una superficie débil y poco apta para el tránsito vehicular. Esto afectaba las operaciones de mantenimiento y traslado de residuos estabilizados.

Solución técnica: refuerzo del suelo con geosintéticos

Materiales aplicados:

  • FORTEX BX 760: Geotextil tejido de alto módulo para refuerzo de suelos.

  • CONFICELL LS 125: Geocelda de confinamiento celular para distribuir cargas.

Geotextil blanco instalado en terreno con grava y rocas

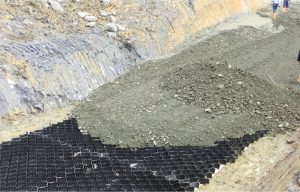

Cantera minera con geotextil negro y rocas estratificadas

Etapas de ejecución

1. Preparación del terreno: Primero, se retiró el biosólido y se alistó la superficie para la instalación.



Terreno de construcción con montañas verdes de fondo

Limpieza y nivelación del área de intervención.

2. Acopio de materiales y despiece: Se almacenaron e identificaron los rollos de geotextil para su correcta disposición en obra.

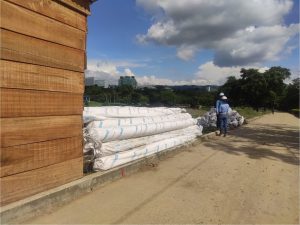

Rollos de material blanco embalado en obra de construcción

(FORTEX BX-760)

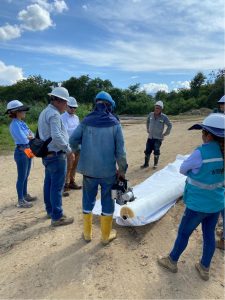

3. Capacitación en obra: Se entrenó al personal técnico en la costura en “J” de doble pasada, asegurando una correcta unión de los paños.

Equipo de construcción inspecciona tubería blanca en obra

  Capacitación técnica en campo para instalación del geotextil.

Equipo de trabajadores en obra inspecciona tubería blanca

Capacitación en obra (7 de abril 2025)

 Filtro Francés sistema tratamiento agua agrícola

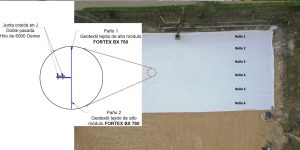

Esquema técnico geotextil FORTEX BX 760 en obra

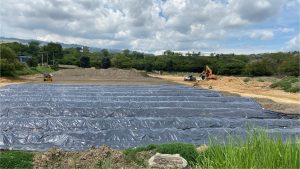

4. Instalación de refuerzo geosintéticos: Se instalaron los geotextiles y geoceldas en la zona de intervención.

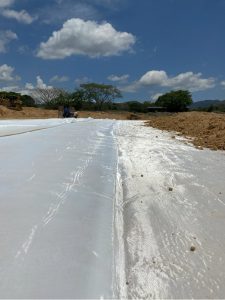

Terreno rural con lámina blanca junto a tierra árida

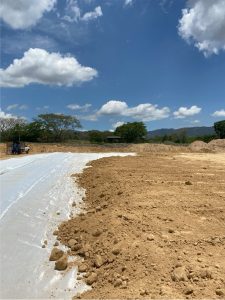

Lámina blanca de plástico agrícola extendida en tierra

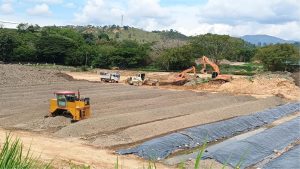

5. Compactación de capa granular: La capa superior fue compactada para distribuir cargas de forma uniforme.

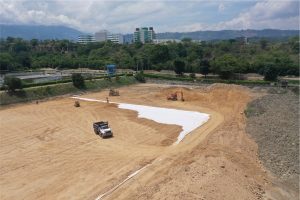

Obra de construcción con maquinaria pesada y paisaje montañoso

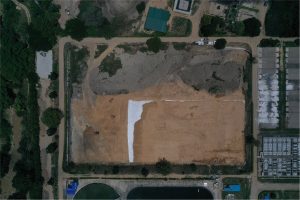

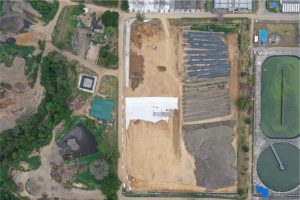

Vista aérea terreno preparación obra construcción

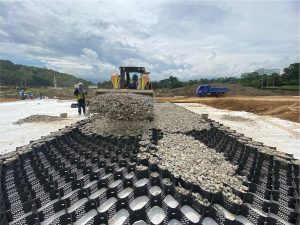

Máquina descargando grava en obra de construcción con geotextiles

Rodillo compactador Weycor en obra de construcción

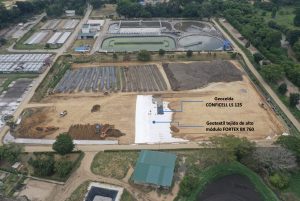

Vista aérea instalación geotextil Conficell LS 125 Fortex

Vista aérea de terreno industrial con paneles solares y depósitos

Obra de construcción con maquinaria pesada y terreno preparado

Este tipo de solución permite el tránsito seguro de maquinaria pesada sobre suelos de baja capacidad portante.

Vertedero de residuos con lona azul en zona rural montañosa

Estado actual del proyecto

Conclusión

Como resultado del uso de geosintéticos, el terreno ganó capacidad portante y permitió el paso seguro de maquinaria pesada. En consecuencia, se optimizó la operación de mantenimiento y transporte en la planta.
