El desarrollo de infraestructura urbana enfrenta constantemente retos técnicos complejos, especialmente cuando se trata de aprovechar terrenos con restricciones geotécnicas y geométricas. Este fue el caso de un proyecto reciente donde se requería construir una plataforma de parqueo para buses de gran capacidad sobre un talud existente con fuerte pendiente y espacio limitado para maniobras. El desafío principal era contener el terreno de manera segura y eficiente, garantizando la estabilidad de la plataforma y permitiendo una ejecución rápida sin comprometer la operación del entorno.

Frente a esta necesidad, se evaluaron diversas soluciones tradicionales como el abatimiento de pendientes naturales —lo cual implicaba una ocupación excesiva del terreno y pérdida de área útil—, la implementación de sistemas de contención profunda como caissons con pantallas —de alto costo y plazos largos—, y muros de concreto armado —construcción intensiva en materiales y logística. Sin embargo, tras un análisis técnico-económico detallado, la solución que demostró mayor viabilidad fue la implementación de un Muro en Suelo Reforzado (MSR).

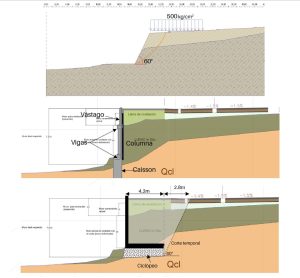

Diagrama técnico de cimentación con carga de 500 kg/cm²

El MSR se destacó no solo por su versatilidad y rapidez constructiva, sino también por su eficiencia estructural, menor demanda de materiales convencionales y su capacidad para adaptarse a condiciones geotécnicas desafiantes. Además, permitió una integración efectiva con el diseño arquitectónico del parqueadero, facilitando drenajes, acabados estéticos y accesos sin afectar la operación.

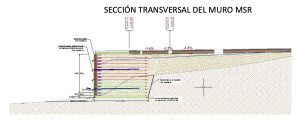

Sección transversal técnica del muro MSR con capas estratificadas Perfil longitudinal técnico con dimensiones y medidas

Un componente clave en el desempeño y durabilidad del muro en suelo reforzado fue el sistema de subdrenaje, diseñado para controlar eficazmente la presión hidrostática detrás de la estructura. Se implementó un subdrenaje horizontal compuesto por PERMADRAIN, dispuesto en pendiente para facilitar la recolección y evacuación del agua infiltrada. Este sistema se complementó con un lecho drenante de grava limpia envuelto en geotextil FORTEX BX 760, que funcionó como medio filtrante y de conducción en la interfaz con el relleno estructural. Esta configuración permitió mantener el suelo reforzado seco y estable, minimizando riesgos de saturación, erosión interna o pérdida de resistencia.

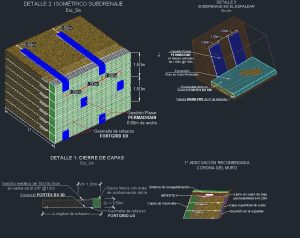

Planos técnicos isométricos sistema drenaje subterráneo PERMADRAIN

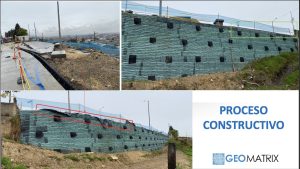

PROCESO CONSTRUCTIVO

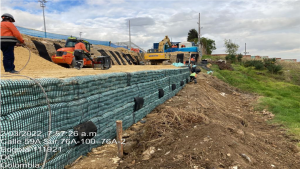

Obra de construcción en Bogotá con maquinaria y vista urbana

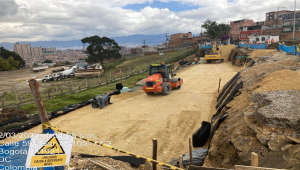

Obra de construcción con maquinaria pesada y muros de contención

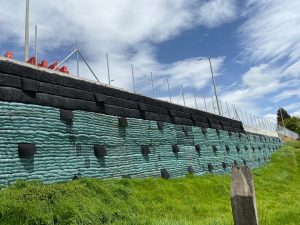

Construcción de muro con geomalla verde en terreno montañoso

Este proyecto demuestra cómo las soluciones geotécnicas sostenibles como el muro en suelo reforzado permiten aprovechar al máximo terrenos complejos, reduciendo costos, acelerando la construcción y garantizando seguridad.

El uso de productos como PERMADRAIN y FORTEX BX 760 refuerza el compromiso con soluciones funcionales y duraderas en la ingeniería urbana.
