DETALLES QUE ASEGURAN EL ÉXITO DE UNA SOLUCIÓN DE SUELO REFORZADO CON GEOMALLAS



El óptimo desempeño de los muros en suelo reforzado con geosintéticos depende de las buenas prácticas de diseño e instalación. A continuación se presentan recomendaciones sobre aspectos fundamentales para su adecuada ejecución:

1. Exploración y Estudio del Suelo:

• Antes de comenzar la construcción de muros en suelo reforzado con geomallas, se debe realizar un estudio de suelos que permita determinar con suficiencia el modelo geotécnico del sitio y factores que eventualmente puedan incidir en su estabilidad.

• Los análisis de ingeniería deben incluir los aspectos de estabilidad interna, externa y global a efectos de garantizar debidamente la eficiencia de la solución.

• Se deben tener en cuenta aspectos como las excavaciones requeridas para adelantar la construcción, la presencia condiciones estacionales extremas que representen aumento en los contenidos de humedad de los suelos, condiciones de desembalse para estructuras cercanas a cuerpos de agua y efectos sísmicos.



2. Selección de Geomallas:

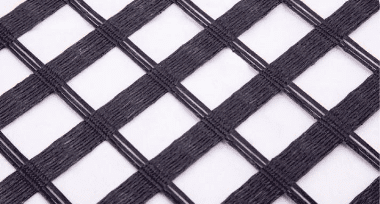

• Se eligen las geomallas adecuadas según las necesidades del proyecto. Las geomallas uniaxiales FORTGRID UX están fabricadas con poliéster de alta tenacidad con resistencias ultimas a la tensión que pueden alcanzar hasta los 700 kN/m.

• La elección de las geomallas conlleva a condiciones particulares en la determinación de la resistencia disponible, dado que ésta es función del tipo de polímero. Particularmente para el poliéster se destaca la mendor afectación por carga sostenida a largo plazo o bajo creep, que hace que se tengan mayores valores de resistencia disponible en comparación con geomallas de polietileno de alta densidad, lo cual representa permanencia en la función de refuerzo a través del tiempo y control de deformaciones en la estructura reforzada.
• Las geomallas uniaxiales Fortgrid UX están desarrolladas para interactuar con suelos y agregados pétreos, proporcionando alta resistencia a la tensión y alto módulo de deformación a las estructuras que conforman muros en suelo reforzado con geomallas.





3. Diseño y Planificación:

• Se debe realizar un diseño detallado del muro, considerando la altura, la inclinación y la carga esperada.

• En la planificación de construcción muros en suelo reforzado con geomallas, se debe considerar un sistema redundante de subdrenaje que sea capaz de captar y evacuar las aguas que provienen del trasdós del muro, así como dotar de elementos que puedan captar las aguas que se infiltren en la masa de suelo de conformación.

• Se debe considerar un sistema redundante de subdrenaje que sea capaz de captar y evacuar las aguas que provienen del trasdós del muro, así como dotar de elementos que puedan captar las aguas que se infiltren en la masa de suelo de conformación.



4. Preparación del Terreno:

• Se limpia y nivela el terreno donde se realizará la construcción muros en suelo reforzado con geomallas, verificando las cotas y pendientes indicadas en los planos del proyecto, así como la correcta evacuación de las aguas de escorrentía superficial provenientes de la ladera y las que capta el sistema de subdrenaje.



5. Colocación de Geomallas:

• Las geomallas se extienden horizontalmente a lo largo del suelo excavado.

• Las franjas de geomalla se deben disponer de manera que su sentido principal (sentido longitudinal del rollo) quede transversal a la cara del muro. No se permite la presencia de juntas transversales al sentido de refuerzo.



6. Construcción del Muro:

• Se construye el muro utilizando materiales que garanticen la resistencia al corte indicado en las memorias de cálculo. El material de conformación debe ser de la mejor calidad posible, considerando aspectos fundamentales como la dureza, durabilidad, limpieza y resistencia del mismo.

• Se debe garantizar el cumplimiento de los requisitos de separación, longitud y resistencia indicadas para cada capa de geomalla de acuerdo a las especificaciones y planos de la estructura.



7. Compactación y Relleno:

• El material pétreo o suelo de relleno se deberá colocar sobre el geosintético en capas de espesor no mayor a 25 cm o como se determine por el ingeniero del proyecto.

• El material de conformación se deberá compactar como mínimo hasta lograr un peso unitario mayor o igual al 95% del máximo obtenido en la prueba de compactación Proctor Modificado.



8. Drenaje

• Durante la construcción se debe proteger el suelo de conformación ante condiciones de humedad excesiva por efectos de la lluvia, tanto en el suelo disponible para la conformación de las capas, como de aquel ya conformado. Se recomienda la utilización de elementos plásticos impermables en época de invierno.

• Las capas conformadas deben tener una ligera pendiente hacia dentro de la estructura, de tal manera que las aguas de escorrentía superficial no escurran sobre la cara del muro generando erosión.

• Se recomienda que la superficie de la última capa de suelo de conformación tenga además una impermeabilización que impida la infiltración de aguas por la corona del muro.



9. Control de Calidad y Monitoreo:

• Se verifica la correcta instalación de las geomallas y la calidad del trabajo en cuanto a los alineamientos verticales y horizontales de las geomallas y del suelo de conformación, así como la pendiente del muro en la fachada.

• Se debe llevar un control y registro documentado de compactación de cada una de las capas de suelo de conformación.

• Se recomienda establecer un programa de monitoreo para evaluar el comportamiento del muro a lo largo del tiempo mediante instrumentación geotécnica en caso de ser necesario.

• Se debe verificar el funcionamiento del sistema de subdrenaje y de las obras para la captación y manejo de las aguas de escorrentía superficial en la zona aledaña al muro

En resumen, el diseño y la construcción cuidadosa de muros en suelo reforzado son esenciales para garantizar la estabilidad, la funcionalidad y la longevidad de las estructuras geotécnicas.
