La socavación es uno de los principales problemas en obras hidráulicas, canales, taludes y sistemas de drenaje. Este fenómeno ocurre cuando la fuerza del agua desprende partículas del suelo, generando erosión progresiva, pérdida de estabilidad y afectaciones estructurales.

Para controlar este tipo de procesos, la HIDROMALLA GEOESTERA se posiciona como un material fundamental por su capacidad para confinar enrocado logrando sistemas de alta eficiencia para disipar energía hidráulica, estabilizar superficies y proteger el terreno frente a escorrentías y flujos concentrados.

Con la HIDROMALLA GEOESTERA se fabrican contenedores de enrocado tipo colchón y tipo caja, que se llenan con cantos de roca para obtener un sistema articulado que se ajusta a las formas del talud al tiempo que se integra naturalmente a los suelos y vegetación del sitio.

imagen5

imagen6

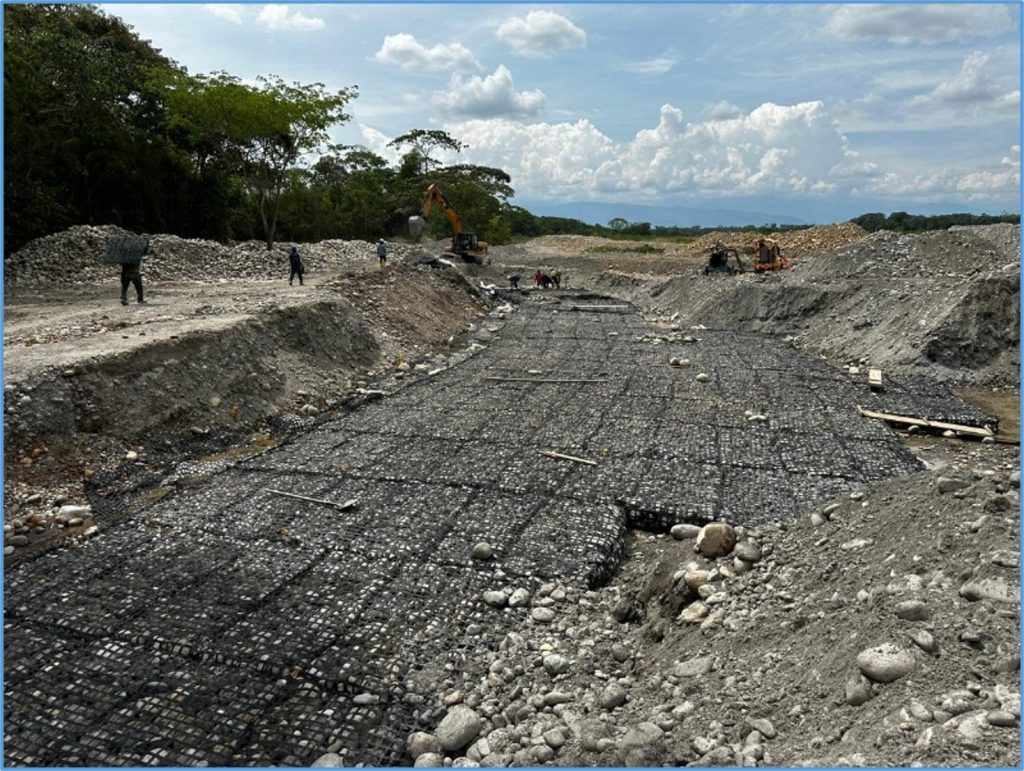

Sistema de Hidromalla Geoestera para control de socavación y protección hidráulica.

Ventajas de los sistemas fabricados con Hidromalla Geoestera

Las ventajas de estos sistemas se resumen en:

• Reducen la velocidad del flujo.
• Disipan la energía hidráulica.
• Favorecen la revegetalización.
• Disminuyen los procesos de socavación.

Aplicaciones de la Hidromalla Geoestera

Entre las principales aplicaciones se tienen:

• Control de erosión en orillas.
• Protección contra la socavación en estribos de puentes y en el lecho del cauce.
• Revestimiento de canales.
• Protección de orillas en embarcaderos fluviales o marítimos.
• Revestimiento de estructuras hidráulicas (Diques, espolones, terraplenes).

¿Cómo controlan la socavación?

Los contenedores de enrocado confinado generan un medio poroso que disminuye la energía del flujo y la velocidad del agua, reduciendo el esfuerzo cortante sobre el terreno. Esto ayuda a minimizar el desprendimiento de partículas y el avance de la erosión.

Los aspectos más relevantes de este proceso se resumen en:

Confinamiento superficial

El sistema mantiene el suelo en su posición incluso durante eventos de lluvia o caudales elevados.

Cuando se combina con vegetación, las raíces y la geoestera trabajan conjuntamente aumentando la estabilidad hidráulica.

Protección flexible

A diferencia de soluciones rígidas, los contenedores de enrocado confinado con Hidromalla Geoestera se adaptan mejor a asentamientos y deformaciones del terreno, reduciendo riesgos de falla localizada.

imagen7

Contenedores de enrocado confinados para control de socavación y erosión.

Criterios hidráulicos de diseño

La selección adecuada del sistema debe considerar:

Velocidad del flujo

A mayor velocidad, mayor capacidad erosiva del agua. El sistema debe resistir las condiciones hidráulicas de diseño.

Pendiente

Las pendientes pronunciadas incrementan la energía hidráulica y requieren mayores controles de fijación y anclaje.

Tipo de suelo

Los suelos finos y poco cohesivos presentan mayor susceptibilidad a erosión.

Condiciones climáticas

Es fundamental considerar lluvias extremas, caudales máximos y variaciones hidráulicas propias del proyecto e incluso la ocurrencia de fenómenos atípicos asociados al cambio climático.

imagen8

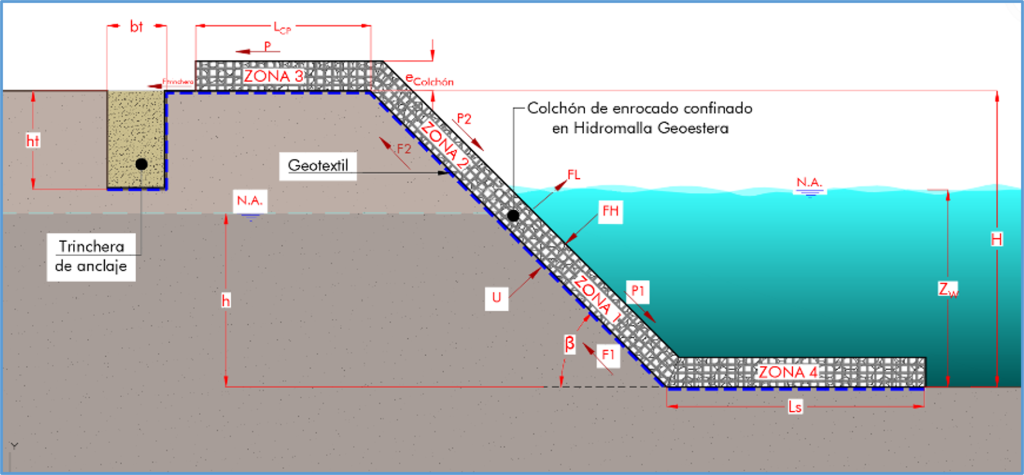

Diseño hidráulico de colchón de enrocado confinado en Hidromalla Geoestera para control de socavación y protección de taludes.

Criterios constructivos para una correcta instalación

Preparación del terreno

La superficie debe estar:

• Perfilada.
• Compactada.
• Libre de elementos punzantes.
• Sin material suelto.

Una mala preparación puede generar vacíos hidráulicos y levantamientos.

Instalación en dirección del flujo

Los contenedores de enrocado deben instalarse siguiendo la dirección principal del agua para mejorar su estabilidad hidráulica.

Instalación de geotextil de separación

Antes del revestimiento es importante incorporar el geotextil para control de migración de finos.

Sistema de anclaje y contrapeso en la corona

Se recomienda un sistema de anclaje mediante contrapesos para garantizar contrarrestar las fuerzas deslizantes y la fuerza de arrastre del agua.

Control de bordes y transiciones

Las entradas, salidas y cambios de pendiente son zonas críticas donde suele concentrarse mayor energía hidráulica. Estas áreas requieren refuerzo y control constructivo especial.

imagen9

imagen10

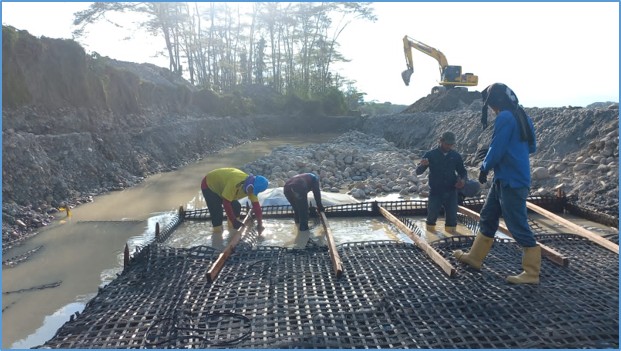

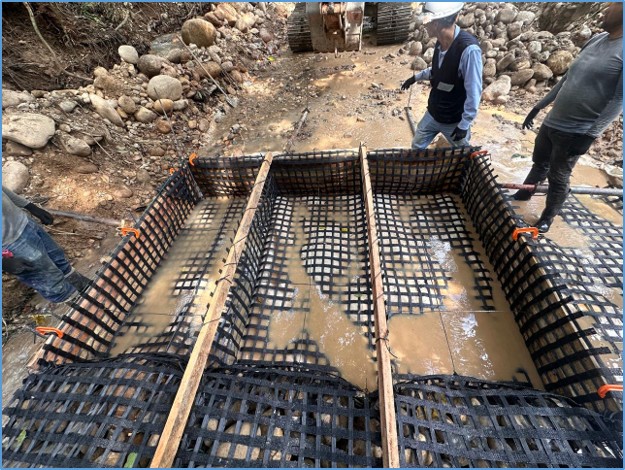

Instalación de Hidromalla Geoestera

Errores frecuentes en la instalación

Entre las fallas más comunes se encuentran:

• Instalación sobre superficies inestables.
• Falta de confinamiento del material de relleno (material aluvial).
• Anclajes y contrapeso insuficientes.
• No se realizan las uniones pertinentes entre módulos para garantizar que el sistema trabaje monolíticamente.
• Diseño sin considerar eventos extremos o estudios previos.

La mayoría de los problemas hidráulicos se originan por errores constructivos más que por fallas del material.

Ventajas de los contenedores de enrocado

• Masa continua de alta porosidad.
• Flexibilidad y estabilidad hidráulica.
• Durabilidad y capacidad de resistencia a largo plazo.
• Alta capacidad para la disipación de energía.
• Control de la formación de olas y el rebote de las corrientes.

Ventajas de la Hidromalla Geoestera

• Alta resistencia mecánica.
• Resistente a la abrasión.
• Resistente a la intemperie.
• NO se degrada por corrosión.

Conclusión

La Hidromalla Geoestera facilita la gestión de sistemas eficientes para el control de la socavación y la protección superficial en proyectos de infraestructura y manejo de aguas, los cuales se establecen con base en:

• Un adecuado análisis hidráulico.
• La correcta selección del sistema.
• Un diseño apropiado de anclajes.
• La calidad de instalación en campo.

Cuando estos criterios se implementan correctamente, se desarrollan soluciones hidráulicas más seguras, sostenibles y durables.
