Drenaje en muros de suelo reforzado: el detalle que más problemas puede generar
En los proyectos de muros de suelo reforzado, muchas veces la atención se concentra en la longitud de los refuerzos, la capacidad portante o la estabilidad global. Sin embargo, uno de los aspectos que más problemas genera en obra y durante la vida útil del sistema suele ser un detalle aparentemente sencillo: el drenaje.
La mayoría de patologías que aparecen en este tipo de estructuras tienen relación directa o indirecta con la presencia de agua. Presiones hidrostáticas no consideradas, saturación del relleno, pérdida de material fino, deformaciones excesivas y deterioro de la fachada son problemas asociados que normalmente terminan teniendo un origen común: un drenaje deficiente.
¿Por qué es importante el drenaje en muros de suelo reforzado?
Los muros de suelo reforzado trabajan aprovechando la interacción entre el suelo y los elementos de refuerzo. Para que este mecanismo funcione correctamente, el relleno debe mantener condiciones relativamente controladas de humedad.
Cuando el agua se acumula detrás del muro, aumentan las presiones laterales, disminuye la resistencia del suelo y comienzan a generarse deformaciones que terminan afectando el comportamiento de la estructura.
En muchos casos, el muro cumple los factores de seguridad en diseño, pero aun así presenta deformaciones o fallas debido a problemas hidráulicos que no fueron adecuadamente controlados.
Sistemas de drenaje en muros de suelo reforzado
Dependiendo de las condiciones del proyecto, pueden implementarse distintos sistemas de drenaje.
Dren longitudinal en muros de suelo reforzado
Uno de los más comunes es el dren longitudinal en la base, generalmente conformado por una tubería perforada rodeada de material filtrante, cuya función es captar y conducir el agua infiltrada hacia puntos de descarga.
Drenes verticales o chimeneas drenantes
También se utilizan drenes verticales en el espaldar a manera de chimeneas drenantes, construidas con material granular limpio, que ayudan a interceptar el agua proveniente del talud y conducirla hacia el dren principal.
Geocompuestos drenantes detrás de la fachada
En algunos proyectos se emplean geocompuestos drenantes detrás de la fachada para evacuar acumulaciones localizadas de agua, estos sistemas requieren especial cuidado porque pueden colmatarse fácilmente cuando existe migración de finos.

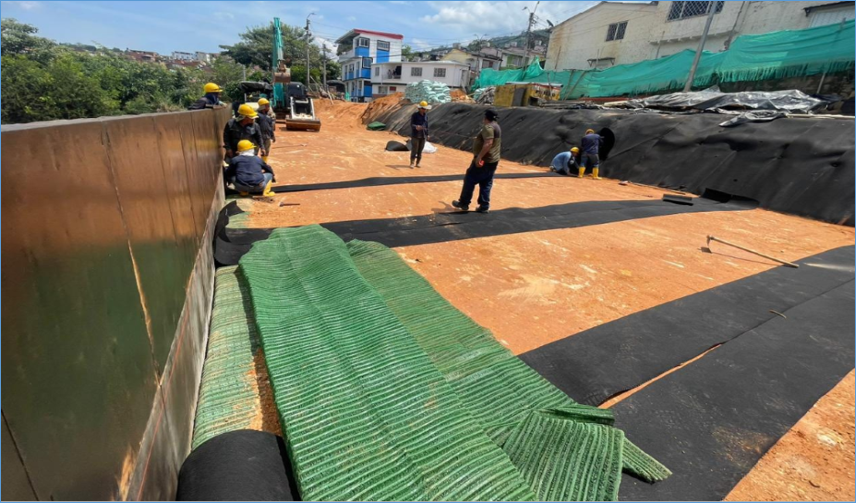

Ilustración 1. Efecto del drenaje en MSR.
El manejo superficial de aguas también importa
Otro aspecto que suele subestimarse es el manejo superficial de aguas. Muchas fallas empiezan porque el agua de escorrentía termina descargando directamente detrás de la estructura.
Cunetas mal ejecutadas o en mal estado, falta de mantenimiento o ausencia de bajantes o pendientes superficiales deficientes permiten infiltraciones continuas que terminan saturando el trasdós del muro.
Por esta razón, el drenaje superficial es tan importante como el drenaje interno.

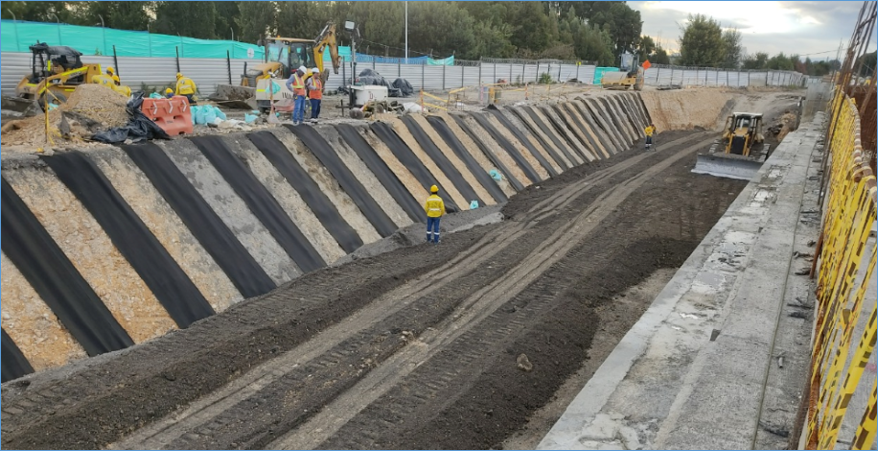

Ilustración 2. Drenaje en MSR.
Errores frecuentes de drenaje durante la construcción
En teoría, la mayoría de diseños contemplan sistemas de drenaje adecuados. El problema normalmente aparece durante la construcción.
Es frecuente encontrar materiales drenantes contaminados con suelo fino debido a mala manipulación en obra, tuberías sin pendiente suficiente o geotextiles mal instalados que dejan de funcionar correctamente como filtro.
También ocurre que las salidas de drenaje quedan obstruidas por actividades posteriores de urbanismo o simplemente nunca se construyen de forma funcional.
En otros casos, los sistemas inicialmente funcionan bien, pero con el tiempo se colmatan por falta de mantenimiento.
Ilustración 3. Subdrenaje horizontal MSR.
Señales tempranas de falla asociadas al agua
Las señales tempranas de falla normalmente aparecen mucho antes de que ocurra un problema mayor.
Los abombamientos en fachada, humedades permanentes, escurrimientos, arrastre de finos o asentamientos en la corona suelen indicar presencia de agua no controlada dentro del sistema.
Incluso el crecimiento de vegetación en juntas o sectores específicos puede ser una señal de acumulación constante de humedad detrás del muro.
Ilustración 4. Subdrenaje en el espaldar MSR.
Conclusión: el drenaje no debe tratarse como un elemento secundario
En muchos proyectos, el drenaje termina tratándose como un elemento secundario que puede resolverse durante la construcción. Esa es precisamente una de las principales causas de patologías en muros de suelo reforzado.
Un diseño estructural adecuado no garantiza el buen desempeño de la estructura si el manejo hidráulico falla.
Por eso, además del diseño, es fundamental garantizar controles de calidad durante la construcción, correcta instalación de filtros y drenes, manejo adecuado de aguas superficiales e inspecciones periódicas.
En este tipo de estructuras, el agua casi nunca perdona errores pequeños, y muchas veces el detalle que parece más simple termina siendo el que más problemas genera.
