Mecanismo de refuerzo de los geotextiles FORTEX

Los geotextiles tejidos de alto módulo FORTEX de GEOMATRIX, hechos con fibras de Multifilamento G5 de Poliéster de Alta Tenacidad (PET), ofrecen alto desempeño mecánico e hidráulico. Su estructura con inserción de trama permite rápida respuesta en tensión ante suelos de baja capacidad de soporte y estabilidad hidráulica en cualquier condición. Ideales para refuerzo con geotextiles FORTEX.

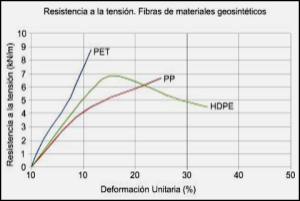

• Presentar una alta relación resistencia a la tensión – deformación (alto módulo mecánico, ver Figura 1). El alto módulo mencionado establece un componente tensional que al ser involucrado en el medio granular aumenta la capacidad de recuperación elástica, aumenta la capacidad de soporte de la subestructura granular y evita la deformación del suelo de fundación, favoreciendo así tanto el proceso constructivo como la competencia funcional del pavimento.

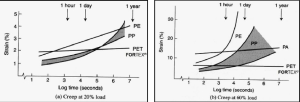

Presentar alta estabilidad mecánica a través del tiempo (bajo creep, ver Figura 2). Este concepto se refiere a la baja cedencia o deformación a largo plazo en comparación con geotextiles de polipropileno (PP), lo cual significa que el abatimiento en la resistencia por este concepto es mínimo y, por lo tanto, la función de refuerzo se mantiene a través del tiempo, controlando las deformaciones futuras de la estructura.



• Presentan estabilidad en su comportamiento hidráulico en cualquier estado de tensión o confinamiento. Los geotextiles FORTEX son fabricados utilizando la técnica de tejido por inserción de trama, en la cual las fibras horizontales y transversales se disponen en dos capas independientes, entrelazándolas con un tercer grupo de fibras que se insertan ajustando los nodos, como se aprecia en la Figura 3. De esta forma, las fibras principales permanecen rectas, dispuestas a asumir carga a la más mínima deformación, a la vez que mantienen su posición, garantizando que el área de los poros o área abierta no cambia por tensionar o confinar el geotextil. Complementariamente las fibras de multifilamento ofrecen capilaridad, lográndose un efecto de subdrenaje dentro del plano del geotextil.





Los geotextiles FORTEX al interactuar entre las capas granulares o entre el suelo de subrasante y las capas granulares, generan un efecto de rigidización que aumenta la capacidad de soporte del suelo a la vez que se modifica la distribución de los esfuerzos en profundidad. El efecto mencionado se explica mediante los fenómenos que se ilustran a continuación

• Mejoramiento de la capacidad de soporte.
• Efecto de membrana tensionada (Perkins e Ishmeik1997a).

Mejoramiento de la capacidad de soporte

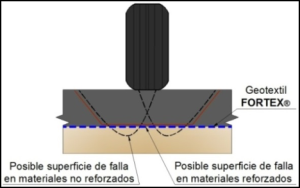

Este mecanismo es consecuencia del desplazamiento hacia arriba de la envolvente de falla del sistema de fundación. El geotextil actúa como una barrera que controla la superficie inferior de la envolvente de falla, confinándola completamente a la capa de suelo superior que ofrece mayor resistencia al corte que la subrasante (ver Figura 4)

Efecto de membrana tensionada

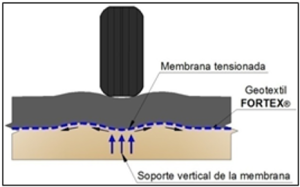

Este efecto se basa en el mejoramiento de la capacidad de distribución vertical de esfuerzos resultante del esfuerzo de tensión en una membrana deformada (ver Figura 5). La deformación del suelo de subrasante ante la aplicación de la carga ocasiona el tensionamiento del geotextil, cuya componente vertical genera un alivio de los esfuerzos que impone la sobrecarga, protegiendo así el suelo de fundación.

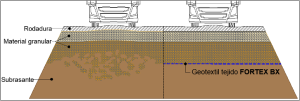

Como complemento a lo anterior, cuando queda en contacto directo con la subrasante, éste actúa como medio de separación entre el material de subrasante y las capas granulares, evitando la contaminación por intrusión y/o por contacto directo, garantizando el desempeño de cada una de las capas de material desde el principio (ver Figura 6).



Como se aprecia, al colocar el geotextil de alto módulo FORTEX, se logra un triple beneficio de refuerzo, separación y filtro.
