Revestimientos flexibles para canales
En el diseño hidráulico de canales, una de las decisiones más importantes es la elección del revestimiento flexible que garantizará la estabilidad y durabilidad de la estructura frente al flujo del agua. Dentro de las opciones disponibles, los revestimientos flexibles (como textiles impermeables, mantos para control de erosión, enrocado confinado, formaleta textil llena con concreto de agregado fino) se destacan por su adaptabilidad y costo-beneficio. Pero, ¿cómo saber cuál es el adecuado para tu proyecto? La clave está en el esfuerzo cortante.
¿Qué es el esfuerzo cortante en un canal?
El esfuerzo cortante (τ) es la fuerza por unidad de área que ejerce el flujo del agua sobre el lecho y los taludes del canal. Este parámetro nos indica la capacidad de arrastre del flujo y nos ayuda a saber si el revestimiento será capaz de resistir sin sufrir erosión.
Se calcula generalmente con la siguiente fórmula simplificada para flujo uniforme:
¿Por qué usar revestimientos flexibles?
Los revestimientos flexibles para canales se adaptan mejor a deformaciones del terreno, requieren menor preparación del terreno, permiten cierto grado de infiltración y algunos permiten establecer vegetación, lo que es deseable en algunos casos.
Algunos ejemplos:

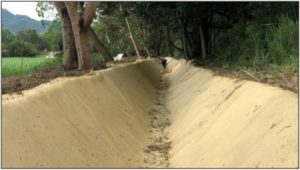

- Textil Impermeable – Impertex

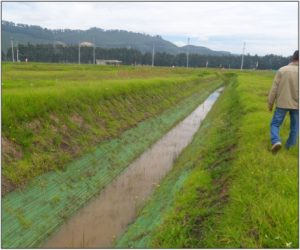

- Mantos para control de erosión (TRM) – Manto TRM 50

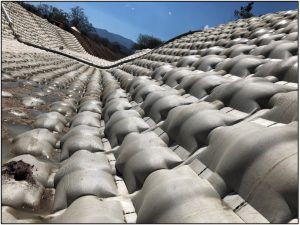

- Formaleta textil llena con concreto de agredo fino – Colchacreto Articulado

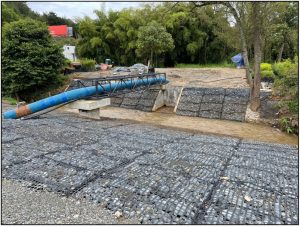

- Colchón de enrocado confinado con Hidromalla Geoestera

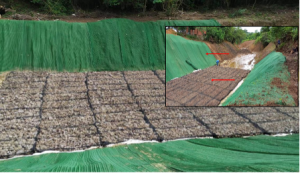

- Soluciones combinadas – Manto TRO 50 e Hidromalla Geoestera
Selección basada en el esfuerzo cortante: ¿cuánto puede resistir el material?

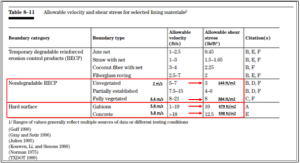

Cada tipo de revestimiento tiene un esfuerzo cortante crítico (τc), que es el valor máximo que puede soportar sin comenzar a deteriorarse. Por ejemplo, de acuerdo con la FHWA, HEC 15, se tienen los siguientes valores límite:
La regla es simple:
¿Qué pasa con los tramos curvos?
Los tramos curvos de los canales presentan un desafío adicional: el flujo tiende a concentrarse en la pared exterior, aumentando el esfuerzo cortante en esa zona.
Una fórmula comúnmente usada para ajustar el esfuerzo cortante en curvas es:
Donde K puede variar entre 1.5 y 2.5 dependiendo del radio de curvatura, ancho del canal y pendiente. Este valor se determina generalmente por tablas o estudios empíricos (como los del US Army Corps of Engineers o FHWA).
Proceso paso a paso para seleccionar el revestimiento
- Calcular el esfuerzo cortante τ en tramos rectos y curvos.
- Identificar el valor más alto obtenido (el más crítico).
- Consultar tablas de resistencia de materiales (τc).
- Seleccionar un revestimiento con τc ≥ τ.
- Verificar compatibilidad con otras condiciones del sitio (ecológicas, constructivas, mantenimiento, costo).
