Obstrucciones Horizontales y Verticales en MSR
Los muros en suelo reforzado (MSR) son una solución ampliamente utilizada en proyectos de ingeniería civil debido a su versatilidad, eficiencia y capacidad para soportar cargas elevadas. Sin embargo, durante el diseño y la construcción, es común encontrar obstrucciones horizontales y verticales, como tuberías, conductos, postes o cimentaciones preexistentes. Estas obstrucciones pueden representar retos importantes para garantizar la integridad estructural y la funcionalidad del sistema. En este artículo, exploramos cómo abordar estas condiciones conforme a normativas como las de la Federal Highway Administration (FHWA) y compartimos mejores prácticas para manejar estas situaciones.
Tipos de Obstrucciones y sus Implicaciones
Obstrucciones Horizontales

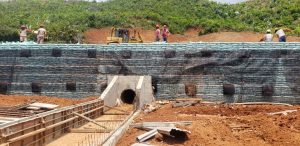

Las obstrucciones horizontales incluyen tuberías de servicios públicos (agua, gas, electricidad), drenajes o muros existentes. Estas estructuras pueden interferir con las capas de refuerzo del suelo, afectando la distribución de esfuerzos y comprometiendo la estabilidad.
Implicaciones:
- Interrupción de la continuidad del refuerzo.
- Concentración de tensiones alrededor de la obstrucción.
- Dificultades en la compactación del relleno adyacente.
Obstrucciones Verticales

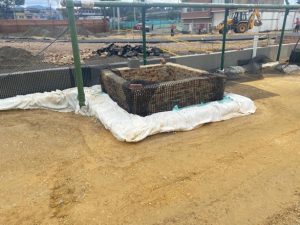

Entre las obstrucciones verticales se encuentran postes, cimentaciones profundas, árboles o estructuras preexistentes que atraviesan las capas de suelo reforzado.
Implicaciones:
- Riesgo de interferencia directa con los refuerzos.
- Restricciones en la distribución de cargas verticales.
- Posibles puntos de debilidad estructural.
Normativas y Directrices de la FHWA
La FHWA, en su manual «Mechanically Stabilized Earth Walls and Reinforced Soil Slopes Design and Construction Guidelines», proporciona lineamientos específicos para abordar obstrucciones en muros de suelo reforzado. Entre las recomendaciones clave se incluyen:
- Identificación Temprana: Es fundamental identificar todas las obstrucciones potenciales durante la fase de diseño. Esto incluye realizar estudios topográficos y geotécnicos detallados.
- Análisis de Impacto: Evaluar cómo las obstrucciones afectan la distribución de cargas, la tensión en los refuerzos y la estabilidad global de la estructura.
- Modificaciones en el Diseño: Ajustar el diseño para garantizar que las capas de refuerzo puedan rodear o adaptarse a las obstrucciones sin comprometer la funcionalidad.
- Uso de Refuerzos Adicionales: En casos donde las obstrucciones interfieren significativamente, puede ser necesario añadir capas de refuerzo adicionales o aumentar la resistencia de los materiales utilizados.
- Documentación y Supervisión: Registrar las modificaciones en el diseño y supervisar su implementación durante la construcción.
Mejores Prácticas para Manejar Obstrucciones
- Planificación Integral: Involucrar a todas las partes interesadas, incluidos diseñadores, contratistas y propietarios de servicios, desde las primeras etapas del proyecto.
- Refuerzo Localizado: En el caso de obstrucciones horizontales, se puede optar por reforzar localmente el área afectada mediante refuerzos más resistentes o adicionales.
- Uso de Tecnología Avanzada: Implementar modelado 3D para visualizar y analizar las interacciones entre las obstrucciones y el suelo reforzado.
- Materiales Flexibles: Utilizar materiales de refuerzo con mayor flexibilidad, como geotextiles y geomallas de alta resistencia, que puedan adaptarse a configuraciones complejas.
- Pruebas de Campo: Realizar pruebas para evaluar la compactación y la interacción del refuerzo alrededor de las obstrucciones.
Conclusión
Las obstrucciones horizontales y verticales son retos comunes pero manejables en el diseño y construcción de muros en suelo reforzado. Siguiendo normativas como las de la FHWA y adoptando buenas prácticas, es posible garantizar la seguridad, funcionalidad y durabilidad de estas estructuras. La clave está en la planificación temprana, el análisis riguroso y la implementación de soluciones innovadoras adaptadas a las condiciones específicas de cada proyecto.
