SISTEMA DE SUBDRENAJE CON GEODRÉNES
Problemática de flujo de agua en estructuras de pavimento:
El flujo de agua subsuperficial amenaza en general la vida útil de las estructuras de pavimento, afectándolas de diversas maneras. Las precipitaciones que fluyen superficialmente sobre las laderas, se pueden acumular e infiltrarse en el terreno produciendo la saturación de éste, afectando la capacidad portante de la estructura, generando asentamientos que amenazan su estabilidad y ayudan a la formación de grietas y hundimientos.
Solución usando geotextiles en sistemas de drenaje:
El geodrén PERMADRAIN es un geocompuesto que presenta en un solo producto un sistema de drenaje integral, conformado por un medio drenante de HDPE (geored) que ofrece alta resistencia a la compresión, manteniendo constante su espesor bajo altas solicitaciones de carga y un medio filtrante en geotextil no tejido que permite el paso eficiente del agua

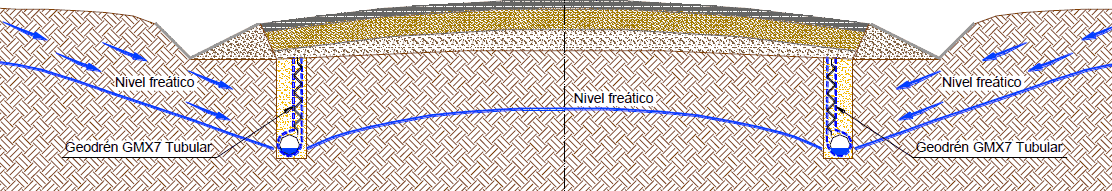

Figura 1. Abatimiento del nivel freático con el Sistema de Subdrenaje.
El geodrén para el sistema de subdrenaje longitudinal lleva en su funda inferior una tubería perforada DRAINPIPE, la cual está en contacto directo con la geored, garantizando la entrega directa del agua captada por la misma, a la tubería perforada. El geodrén PERMADRAIN presenta alta capacidad hidráulica, además de las propiedades mecánicas que garantizan un mínimo daño de instalación. Adicionalmente se destaca que los sistemas de subrenaje con geodrén PERMADRAIN requieren menor ancho de zanja y menor cantidad de material drenante de llenado, con lo cual se logra mayor costo-eficiencia.

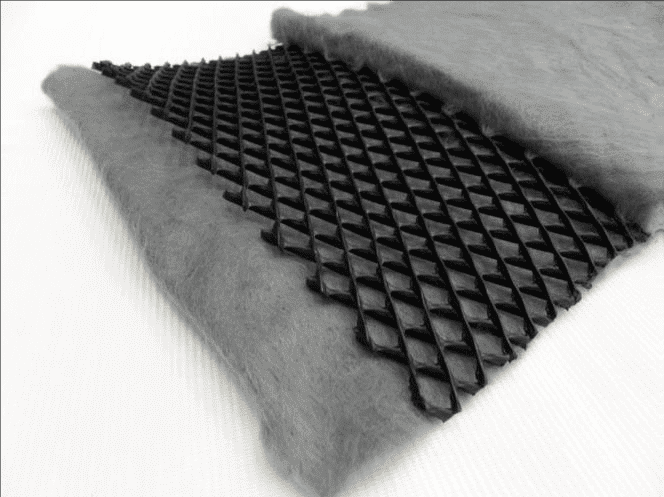

Figura 2. Geodrén PERMADRAIN
Por último el geodrén tubular PERMADRAIN y tubería para drenaje DRAINPIPE se utilizan como alternativa para la conformación del sistema de subdrenaje longitudinal con el propósito de:
• Mantener abatido el nivel freático del suelo de subrasante.
• Mantener una humedad constante en determinada profundidad del mismo.
• Prevenir los cambios volumétricos por expansión/contracción que pueden ocasionar deformaciones en la estructura.

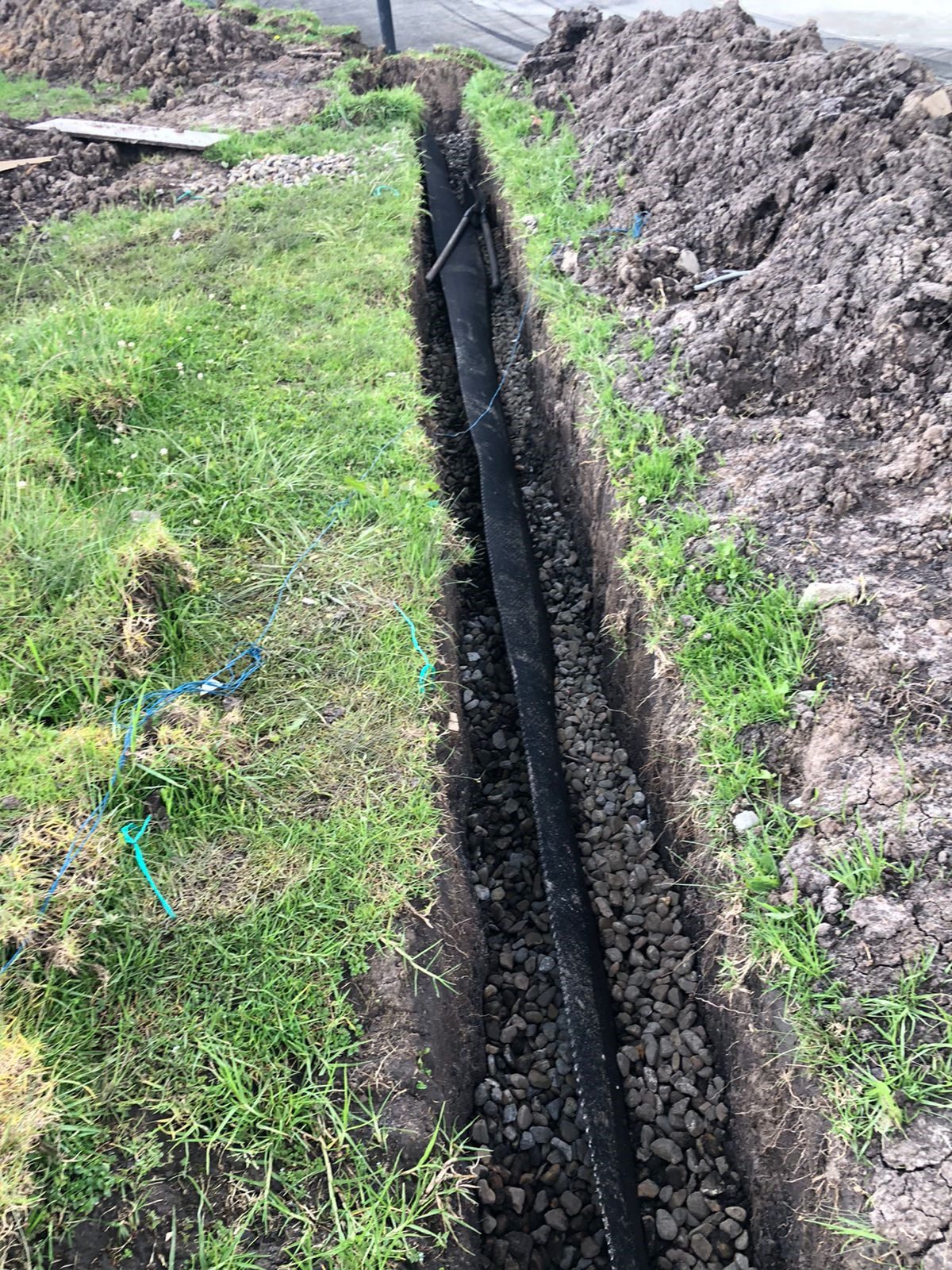

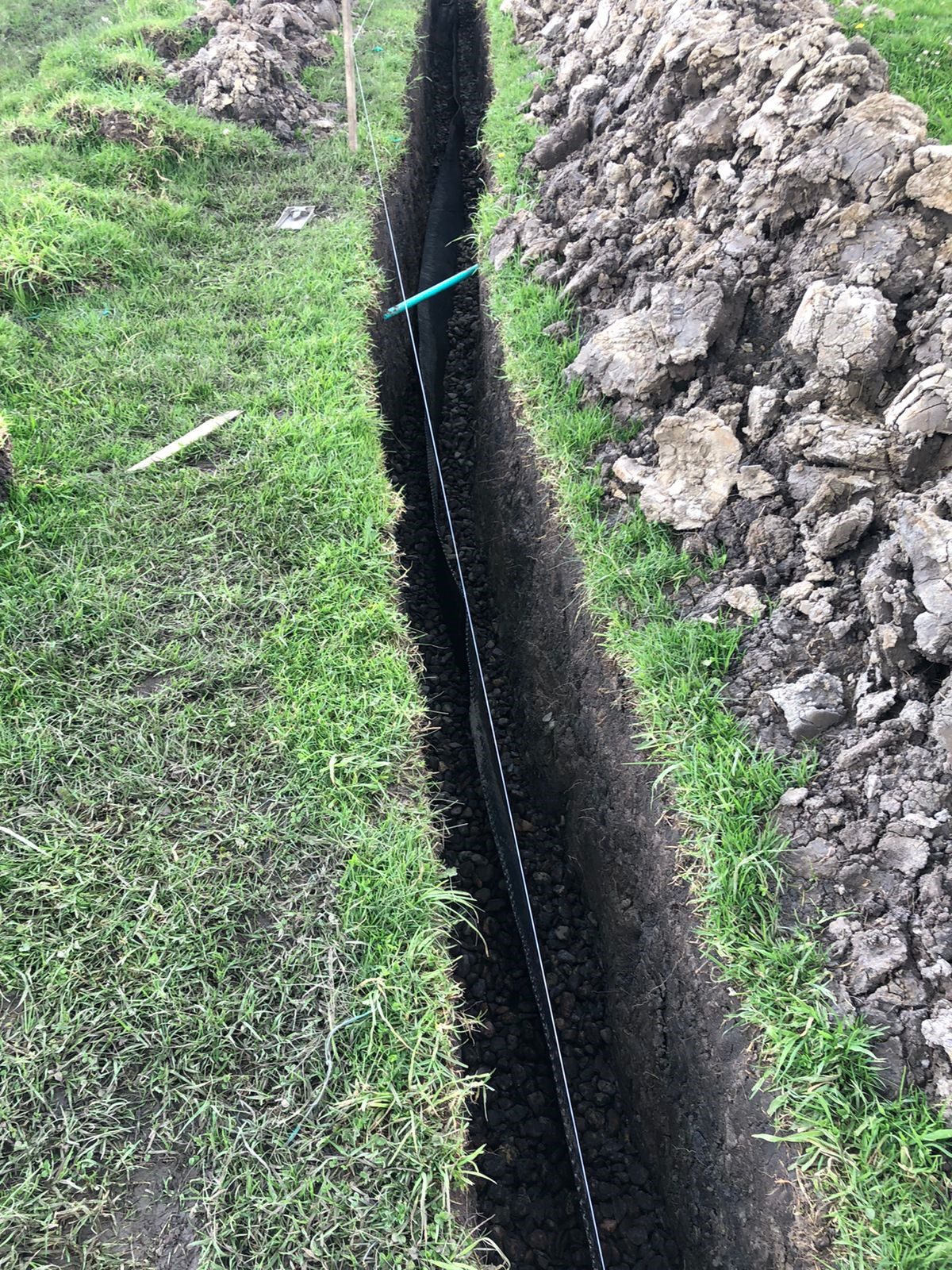

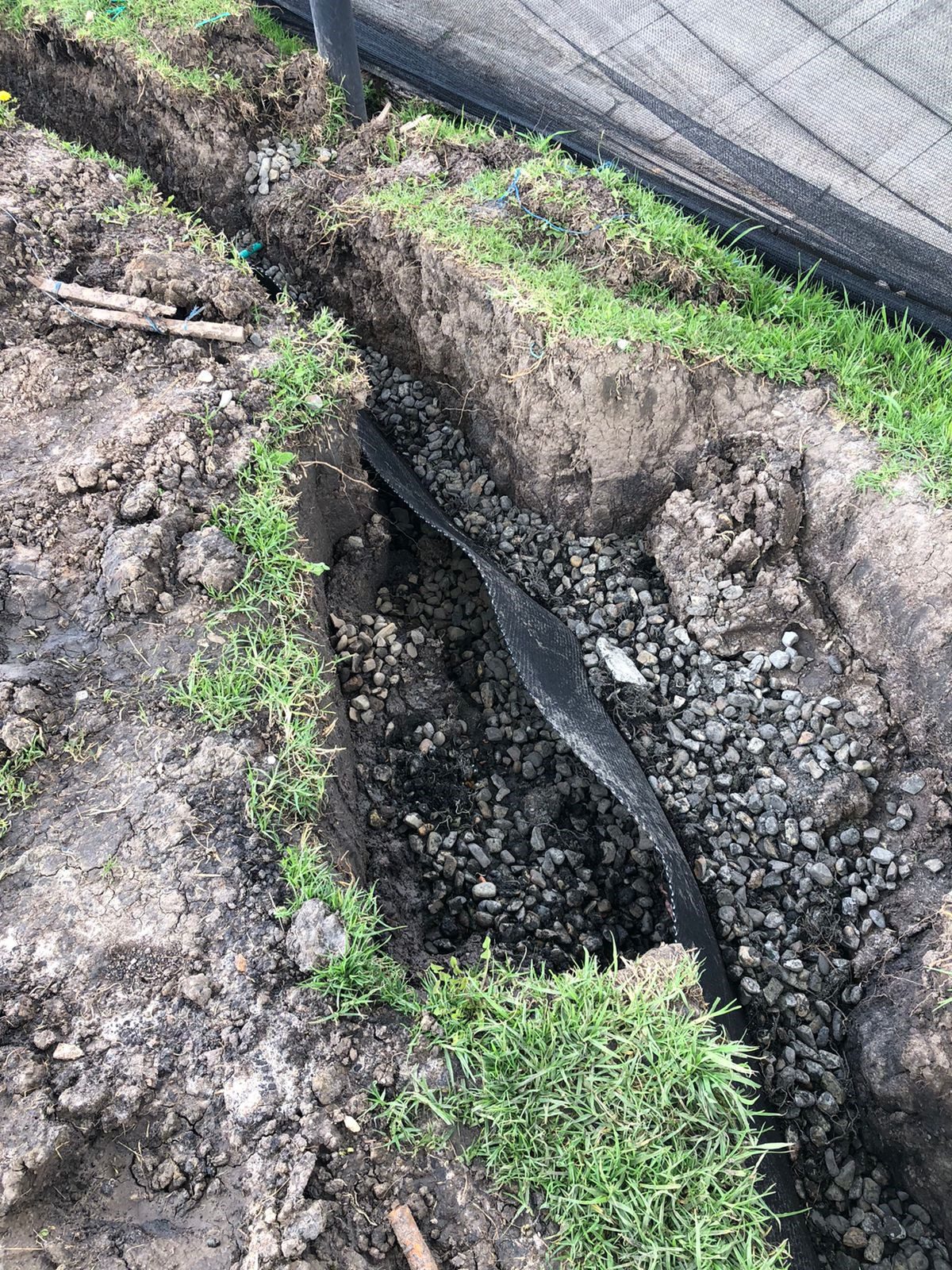

Proceso Constructivo:
