Calidad del relleno en muros MSE y su impacto estructural
En los muros de suelo mecánicamente estabilizado (MSE), el suelo de conformación constituye uno de los elementos más determinantes para el comportamiento global de la estructura. La calidad del relleno en muros MSE influye directamente en la interacción suelo–refuerzo, en la distribución de esfuerzos y en la estabilidad a largo plazo.
Aunque muchas veces la atención se centra en el diseño geométrico o en los sistemas de refuerzo, el desempeño real del muro depende en gran medida de que el material cumpla estrictamente con las especificaciones técnicas desde la etapa de diseño. Un relleno inadecuado puede generar deformaciones progresivas y comprometer la estabilidad de toda la obra.

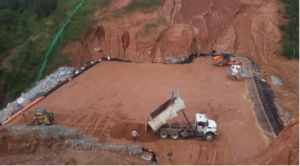

Ilustración 1. Terraplén reforzado con geosintéticos
Control de la granulometría en muros MSE
Uno de los primeros aspectos que debe controlarse en la calidad del relleno en muros MSE es la granulometría.
La distribución del tamaño de partículas influye directamente en:
- la capacidad de drenaje
- el comportamiento mecánico
- la facilidad de compactación
Para este tipo de estructuras se prefieren materiales granulares, con predominio de arenas y gravas, que permitan una rápida disipación de presiones de agua.
Cuando el material contiene exceso de finos, especialmente arcillas:
- disminuye la permeabilidad
- aumenta la retención de humedad
- se incrementa el riesgo de deformaciones
💡 TIP
Los geotextiles pueden funcionar como capa separadora para evitar la contaminación del relleno estructural con suelos blandos.

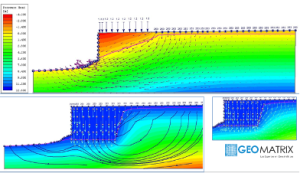

Ilustración 2. Efecto del drenaje en MSR. a) Concentración de presiones en material con exceso de finos plásticos. b) Concentración de presiones en material granular
Límites de plasticidad y su impacto en muros MSE
El control de los límites de plasticidad permite identificar la presencia de finos activos dentro del relleno.
Un suelo con índice plástico elevado:
- es sensible a cambios de humedad
- puede expandirse o contraerse
- reduce la fricción interna
- disminuye la eficiencia del anclaje de refuerzos
En muros MSE, esto afecta directamente la interacción suelo–refuerzo y puede generar problemas como:
- pérdida de capacidad resistente
- agrietamientos por desecación
- ingreso de agua desde la coronación

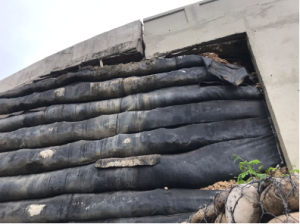

Ilustración 3. Deformaciones en fachadas de MSR.
Importancia de la compactación en muros MSE
La compactación es un aspecto crítico en la calidad del relleno en muros MSE.
No basta con seleccionar un buen material; es necesario:
- colocar en capas controladas
- alcanzar densidades especificadas
- mantener uniformidad en toda la estructura
Una compactación deficiente genera:
- vacíos internos
- menor rigidez
- mayores deformaciones
Mientras que una compactación adecuada:
- mejora la resistencia al corte
- optimiza el comportamiento estructural
- reduce desplazamientos en la fachada

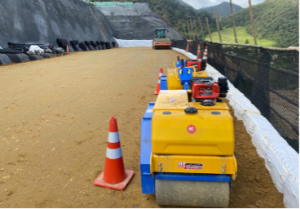

Ilustración 4. Compactación de capas para un MSR.
💡 TIP
Instalar los refuerzos sin pliegues ni holguras, asegurando alineación y tensión, es clave para el desempeño del sistema.
Consecuencias de una mala calidad del relleno en muros MSE
Los problemas derivados de un mal control pueden aparecer durante o después de la construcción.
Entre los más comunes:
- desplazamientos horizontales
- abultamientos en la fachada
- asentamientos en coronación
- pérdida de alineación
En casos severos:
- fallas internas por pérdida de adherencia
- incremento de empujes laterales
- colapsos parciales
Estos problemas suelen manifestarse cuando el muro entra en servicio o ante presencia de agua.

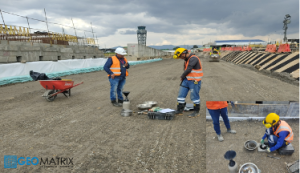

Ilustración 5. Control de compactación en obra, MSR.
Conclusión
El control de la calidad del relleno en muros MSE no debe considerarse un requisito documental, sino una medida fundamental para garantizar la estabilidad estructural.
Ensayos como:
- granulometría
- límites de Atterberg
- densidad de campo
permiten validar que el material cumple con lo previsto en diseño.
Una supervisión rigurosa desde el suministro hasta la colocación final reduce patologías y prolonga la vida útil del muro, especialmente en obras viales y estructuras sometidas a cargas variables.
