En una estructura de suelo reforzado, una adecuada gestión del agua reduce el riesgo de saturación, minimiza la presión hidrostática y previene problemas como la erosión o incluso el colapso estructural.

Según la Federal Highway Administration (FHWA), los sistemas de drenaje bien diseñados son indispensables para el éxito de cualquier proyecto de infraestructura con suelos reforzados (FHWA guidelines).

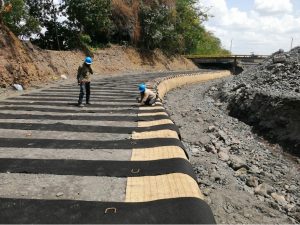

La importancia del drenaje y subdrenaje en suelo reforzado, Geomatrix

Importancia del drenaje en muros de suelo reforzado

El agua es el factor más crítico en la estabilidad de taludes y muros. Su infiltración puede provocar:

  • Incremento de presiones de poro, reduciendo la resistencia efectiva del suelo.

  • Generación de presiones hidrostáticas detrás del muro, aumentando la carga lateral.

  • Arrastre de finos y erosión interna (piping), que comprometen la interacción suelo-refuerzo.

👉 El objetivo del drenaje es controlar, recolectar y evacuar el agua de infiltración para que no actúe negativamente sobre el sistema.

Métodos de drenaje en muros de suelo reforzado

Drenes de grava verticales

Columnas de material granular permeable colocadas detrás del paramento o en el relleno. Facilitan el flujo vertical y reducen la presión de poro.

Geodrenes

Geocompuestos drenantes que combinan una geored o geonet con geotextiles filtrantes, conduciendo el agua de forma eficiente.

Tubería perforada de drenaje (subdrenes)

Instaladas en la base del muro o dentro de la masa de suelo reforzado. Se rodean de grava y geotextil filtrante para evitar colmatación, captando y evacuando el agua hacia un punto de descarga.

Filtros granulares y geotextiles

Ubicados detrás del paramento. Permiten el paso de agua sin arrastrar finos, garantizando estabilidad en la interacción suelo-refuerzo.

Drenaje superficial

Incluye cunetas, canaletas, zanjas de coronación y revestimientos para evitar la infiltración directa de aguas lluvias. Incluso un muro con drenaje interno puede fallar si se acumula agua en su coronación.

Recomendaciones de diseño y construcción

  • Integrar drenaje y refuerzo desde la etapa de diseño.

  • Usar materiales granulares bien drenados en el relleno.

  • Mantener la continuidad del sistema de drenaje.

  • Asegurar control de calidad en obra para evitar huecos o erosiones internas.

  • Monitorear post-construcción con piezómetros y drenes de inspección.

Un recurso práctico sobre geosintéticos y su uso en drenaje lo encuentras en IGS – International Geosynthetics Society.

Normativa FHWA sobre drenaje y subdrenaje

La FHWA establece lineamientos claros en su documento Mechanically Stabilized Earth Walls and Reinforced Soil Slopes Design and Construction Guidelines:

  • Sistemas de drenaje redundantes en zonas de alta pluviosidad.

  • Especificaciones técnicas para la capacidad de flujo de los drenes.

  • Cumplir con estas directrices permite mitigar riesgos, optimizar el desempeño estructural y garantizar la durabilidad de los muros de suelo reforzado.

✅ Con este enfoque, el drenaje y subdrenaje no son un accesorio, sino un componente vital para la seguridad y longevidad de las obras de ingeniería civil.
